Однопозиционная машина для намотки пластиковых труб

При производстве пластиковых труб после экструзии необходимо не только обеспечить стабильное формирование изделия, но и правильно организовать его дальнейшую укладку и упаковку. Для гибких и полугибких труб одним из практичных решений является однопозиционная машина для намотки пластиковых труб.

Такое оборудование используется для аккуратной намотки готовой трубы в бухты заданного диаметра. Оно устанавливается после основных узлов экструзионной линии и помогает сделать конечный этап производства более организованным. В зависимости от конструкции намотчик может применяться для различных типов полимерных труб, кабельной защиты, шлангов и других гибких изделий.

Что представляет собой однопозиционный намотчик для труб

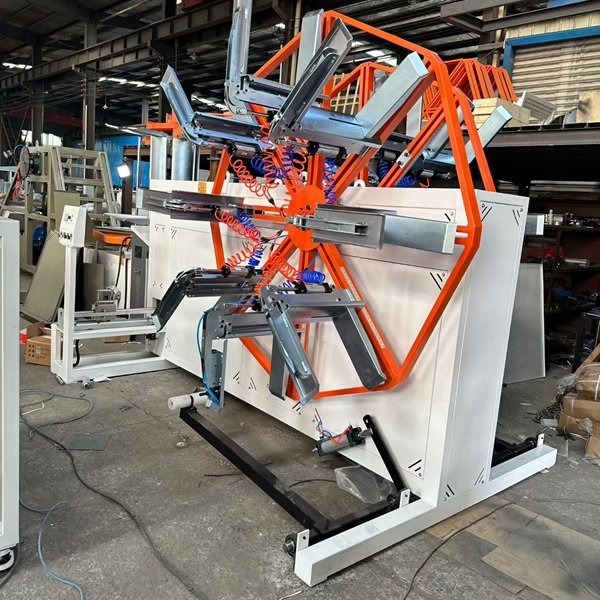

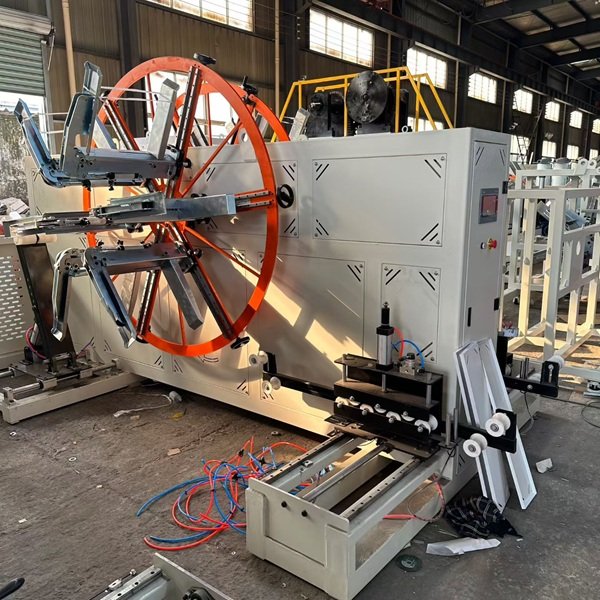

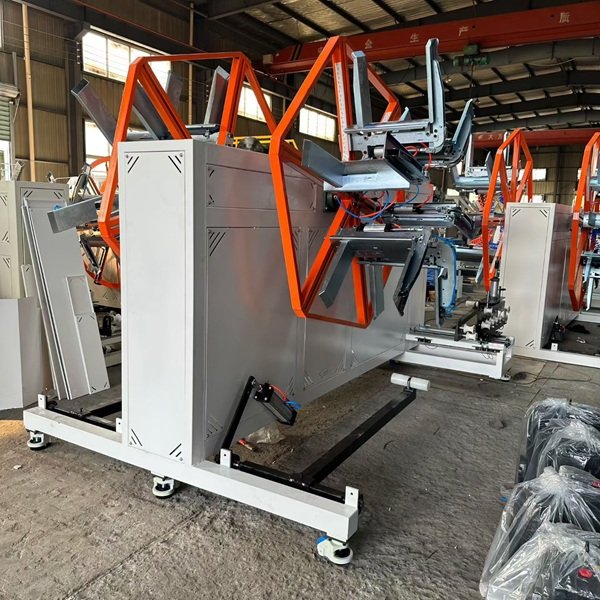

Однопозиционная намоточная машина предназначена для формирования бухты из непрерывно поступающей пластиковой трубы. Основными элементами оборудования являются рама, намоточный барабан, привод вращения, система направления трубы и механизм управления.

Во время работы труба поступает от экструзионной линии к намоточному устройству. Барабан вращается с заданной скоростью, а направляющий механизм распределяет трубу по ширине бухты.

Главная задача оборудования заключается не просто в том, чтобы намотать трубу. Важно обеспечить равномерную укладку без сильного натяжения, заломов и хаотичного перекрещивания витков. Именно поэтому конструкция и настройка намотчика имеют непосредственное значение для качества готовой бухты.

Однопозиционное исполнение особенно удобно для производств, где требуется последовательная намотка отдельных бухт и нет необходимости в автоматической смене нескольких намоточных позиций.

Для каких пластиковых труб используется намотчик

Область применения зависит от конструкции конкретной модели, диаметра трубы и её механических характеристик.

Однопозиционные намотчики могут использоваться при производстве различных гибких полимерных изделий, в том числе труб из PE, HDPE, LDPE, PEX и других материалов.

Оборудование подходит для намотки труб, применяемых в системах водоснабжения, орошения, кабельной защиты, технических коммуникациях и других областях.

При выборе оборудования необходимо учитывать не только наружный диаметр трубы. Важны также толщина стенки, жёсткость материала, скорость экструзии, требуемый диаметр бухты и масса готового рулона.

Например, тонкостенная трубка и более жёсткая полиэтиленовая труба одинакового диаметра могут требовать разных параметров намотки. Поэтому окончательная конфигурация оборудования должна подбираться с учётом конкретного продукта.

Как работает машина для намотки пластиковых труб

После выхода из экструзионной линии труба направляется к намоточному устройству. Оператор устанавливает пустой барабан или сердечник, после чего труба фиксируется и начинается процесс намотки.

Привод вращает барабан, а система направления перемещает трубу таким образом, чтобы витки укладывались последовательно. Скорость вращения должна соответствовать скорости подачи трубы из экструзионной линии.

Если скорость намотки слишком высокая, может увеличиваться натяжение материала. При недостаточной скорости возможны провисание и неравномерная укладка. Поэтому стабильная синхронизация между экструзией и намоткой имеет большое значение.

В зависимости от модели оператор может регулировать скорость вращения, направление укладки и другие рабочие параметры. Более сложные комплектации могут оснащаться автоматической системой поддержания натяжения или другими функциями управления.

Преимущества однопозиционной конструкции

Однорабочее исполнение имеет достаточно простую конструкцию и хорошо подходит для многих стандартных производственных задач.

Одним из его преимуществ является удобство обслуживания. При понятной компоновке оператор может быстро установить барабан, зафиксировать начало трубы и подготовить оборудование к следующему циклу.

Ещё один важный момент — компактность. Для небольших и средних производственных линий нет необходимости устанавливать сложную многопозиционную систему, если объём выпуска не требует автоматической смены бухт.

Однопозиционный намотчик также позволяет производителю адаптировать оборудование под определённый диапазон диаметров труб и размер готовой бухты.

При необходимости могут быть предусмотрены различные варианты барабанов, направляющих элементов и системы управления.

Где применяется оборудование

Намоточные машины используются на предприятиях, выпускающих гибкие пластиковые трубы и другие непрерывные полимерные изделия.

Наиболее распространённые области применения включают производство полиэтиленовых труб для полива и орошения, защитных труб для кабеля, технических труб и других изделий, которые удобно поставлять в бухтах.

Формат бухты позволяет упростить транспортировку и хранение длинномерной продукции. Кроме того, конечному пользователю проще разматывать трубу непосредственно на месте монтажа.

Для производителя труб правильная намотка также имеет значение с точки зрения внешнего вида продукции. Аккуратная бухта занимает меньше места и выглядит более организованно при упаковке и отгрузке.

На что обратить внимание при выборе намоточной машины

Прежде всего необходимо определить диапазон диаметров труб, которые планируется выпускать на линии. Затем следует учитывать скорость экструзии и максимальную длину трубы в одной бухте.

Не менее важен размер намоточного барабана. Диаметр бухты должен соответствовать характеристикам трубы и требованиям заказчика. Для некоторых видов продукции также имеет значение максимальный вес готовой бухты.

Следует обратить внимание на способ регулировки скорости, конструкцию направляющего механизма, привод, систему управления и удобство замены барабана.

Если одна линия используется для нескольких типов труб, лучше заранее сообщить производителю все рабочие диапазоны. Это позволяет избежать ситуации, когда стандартная конфигурация подходит только для одного размера продукции.

Намотчик как часть экструзионной линии

Сам по себе намотчик не является отдельным этапом, изолированным от остального производства. Его работа связана со скоростью экструзии, охлаждением трубы и другими параметрами линии.

Поэтому при проектировании новой линии или модернизации существующего оборудования желательно рассматривать намотчик как часть общей системы.

Производитель оборудования может подобрать скорость и размеры намоточного узла с учётом производительности экструдера. Это особенно важно для высокоскоростных линий, где даже небольшая нестабильность на конечном участке может повлиять на качество укладки трубы.

Для предприятий, которые выпускают несколько видов продукции, также имеет смысл заранее продумать возможность быстрой перенастройки оборудования.

Производство однопозиционных намотчиков под требования заказчика

Стандартная конструкция подходит не для каждого производственного процесса. Диаметр трубы, скорость линии, размер бухты и требования к упаковке могут существенно различаться.

Поэтому при заказе намоточной машины производителю желательно предоставить основные параметры будущей линии: тип полимера, диапазон диаметров труб, толщину стенки, скорость производства и желаемые размеры бухты.

На основании этих данных можно определить подходящую конструкцию барабана, привод, систему направления трубы и параметры управления.

Для производителя пластикового оборудования такой подход позволяет изготовить не просто стандартный намотчик, а оборудование, которое соответствует конкретной экструзионной линии.

Практичное решение для производства пластиковых труб

Однопозиционная машина для намотки пластиковых труб — это относительно компактный, понятный в эксплуатации узел для формирования готовой продукции в бухты.

Её основная задача заключается в стабильной и аккуратной намотке непрерывно поступающей трубы с учётом скорости экструзионной линии и характеристик материала.

При правильном подборе оборудования можно упростить конечный этап производства, улучшить внешний вид бухт и сделать упаковку длинномерной продукции более удобной.

Для выбора подходящей модели достаточно определить основные параметры трубы, производительность линии и требуемый размер бухты. На основании этих данных производитель может предложить оптимальную конфигурацию однопозиционного намотчика.
