Измеритель массы метра ПЭ трубы для экструзионной линии

В производстве полиэтиленовых труб стабильность массы одного погонного метра имеет не меньшее значение, чем внешний диаметр и толщина стенки. Даже при небольшом отклонении от заданного значения предприятие может расходовать больше сырья, чем предусмотрено технологическим заданием. При длительной работе PE pipe extrusion line такие отклонения напрямую влияют на себестоимость продукции и стабильность качества.

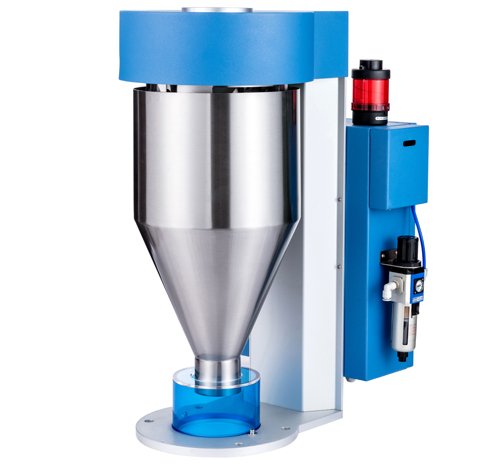

Наш измеритель массы метра ПЭ трубы предназначен для непрерывного контроля данного параметра непосредственно во время экструзии. Оборудование помогает оператору видеть фактический расход материала и своевременно корректировать параметры производства. В зависимости от конфигурации линии система может работать совместно с экструдером, тянущим устройством и системой управления, формируя замкнутый контур регулирования.

Подобный принцип контроля уже используется в современных линиях производства ПЭ и других полимерных труб: фактическая подача материала сопоставляется со скоростью движения трубы, после чего система рассчитывает массу погонного метра и при необходимости корректирует технологические параметры.

Зачем нужен контроль массы погонного метра ПЭ трубы

Масса одного метра трубы зависит сразу от нескольких факторов: количества подаваемого полимера, производительности экструдера, скорости протяжки, диаметра и толщины стенки изделия.

На практике оператор может менять скорость линии в зависимости от состояния охлаждения, калибровочного оборудования или текущей производительности. Если производительность экструдера и скорость протяжки изменяются несогласованно, масса метра трубы также начинает отклоняться от заданного значения.

Измеритель позволяет сделать этот процесс более прозрачным. Оператор получает актуальную информацию о производстве и может установить требуемое значение массы метра для конкретной спецификации трубы.

Для производственных предприятий это особенно важно при выпуске больших партий, когда даже небольшое превышение массы каждого метра в сумме превращается в значительный дополнительный расход полиэтилена.

Принцип работы измерителя массы метра

Работа системы основана на сопоставлении количества подаваемого сырья и линейной скорости производства.

В зависимости от исполнения оборудование устанавливается в зоне подачи материала экструдера и получает данные о расходе сырья, скорости шнека и скорости протяжки. Контроллер обрабатывает эти данные и рассчитывает фактическую массу одного метра готовой трубы.

Упрощённо взаимосвязь можно представить следующим образом:

Масса метра = производительность экструзии ÷ скорость протяжки.

Если фактическая масса становится выше заданного значения, система может уменьшить производительность или скорректировать скорость протяжки. При недостаточной массе выполняется обратная корректировка. Такой подход позволяет стабилизировать процесс без постоянного ручного вмешательства оператора.

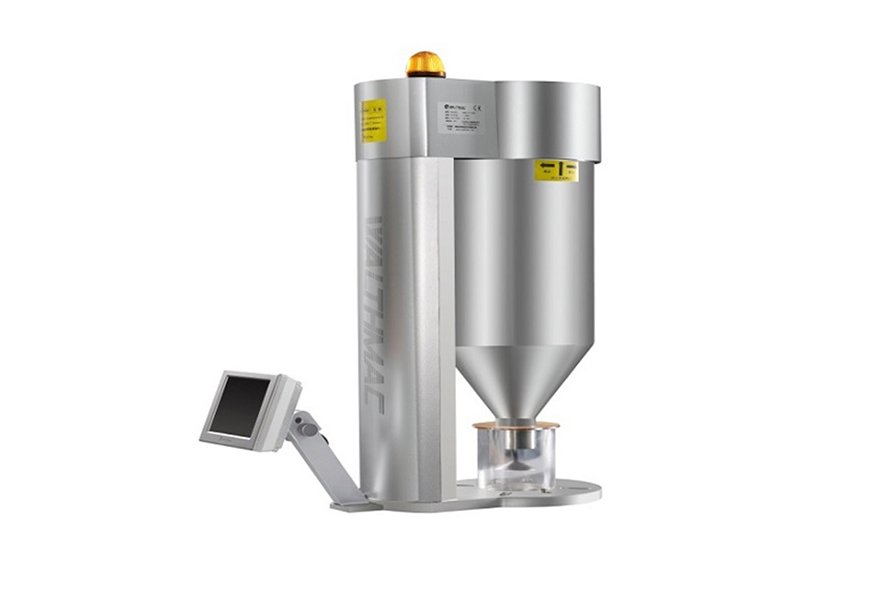

Современные гравиметрические системы также могут использовать PID-регулирование и автоматически воздействовать на скорость шнека, скорость отвода или подачу материала.

Преимущества для PE pipe production line

Контроль расхода сырья

Основная задача оборудования — не просто показать текущий вес, а помочь удерживать его около заданного значения. Это позволяет избежать систематического перерасхода полиэтилена при серийном производстве.

Более стабильное качество трубы

Стабильная масса метра тесно связана со стабильностью процесса экструзии. Контроль этого параметра помогает поддерживать более равномерную толщину стенки и уменьшать колебания продукции. При необходимости измеритель может использоваться совместно с другими системами контроля, включая онлайн-контроль толщины стенки.

Снижение количества ручных регулировок

На обычной линии оператору приходится постоянно следить за показаниями оборудования и самостоятельно корректировать параметры. Автоматизированный контроль позволяет уменьшить количество таких операций и сделать настройку линии более предсказуемой.

Контроль запуска производства

Особенно полезна система во время запуска PE pipe extrusion line после смены диаметра, материала или технологической рецептуры. Контроль массы метра помогает быстрее понять, насколько фактический процесс соответствует заданным параметрам.

Контроль производственных данных

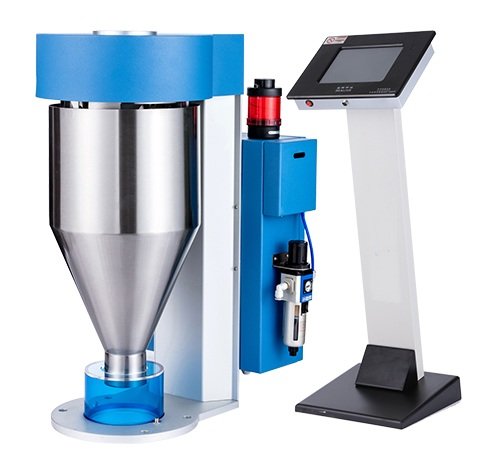

В зависимости от комплектации на панели управления могут отображаться текущая масса метра, производительность, скорость протяжки и другие параметры. Это позволяет оператору оценивать состояние процесса непосредственно во время производства.

Для каких линий подходит оборудование

Измеритель массы метра может интегрироваться в различные варианты оборудования для переработки полиолефинов.

В первую очередь система предназначена для PE pipe production line, включая линии для производства HDPE и MDPE труб. Она также может применяться на линиях для ПП, PPR, PERT и других полимерных изделий при соответствующей настройке системы.

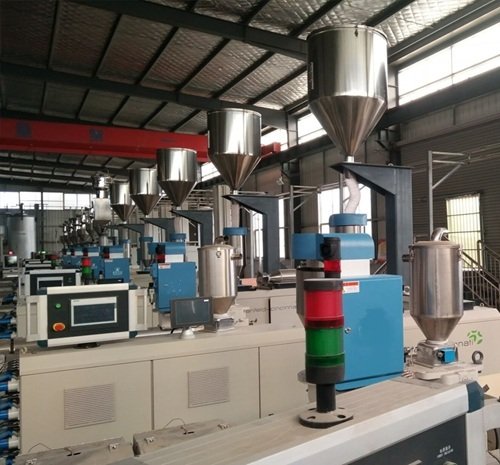

Для PE pipe extrusion line оборудование может быть интегрировано с одношнековым экструдером, системой подачи сырья, вакуумным калибровочным баком, охлаждением, тянущим устройством и автоматической системой управления.

Современная пластиковая экструзионная линия представляет собой не отдельный станок, а взаимосвязанную систему. Производительность экструдера, скорость охлаждения и скорость протяжки должны работать согласованно. Именно поэтому контроль массы метра целесообразно рассматривать как часть общей системы управления производственным процессом.

Интеграция с экструзионным оборудованием

Мы можем адаптировать систему под параметры конкретной производственной линии. При проектировании учитываются модель экструдера, диапазон диаметров трубы, тип полиэтилена, требуемая производительность, скорость протяжки и существующая система автоматизации.

Для нового проекта оборудование может быть включено в состав PE pipe extrusion line ещё на этапе проектирования. Для уже работающего предприятия возможна установка системы в существующую линию при условии совместимости интерфейсов и технологических параметров.

Такой подход удобен для предприятий, которые хотят повысить стабильность производства без полной замены действующего оборудования.

Почему стоит использовать измеритель массы метра

Для производителя ПЭ труб контроль массы — это не только вопрос автоматизации. Это инструмент управления себестоимостью и стабильностью продукции.

Если линия работает много часов в сутки, небольшая разница в расходе материала на каждый метр постепенно становится существенной. Поэтому точный контроль подачи сырья и скорости линии особенно востребован на высокопроизводительных PE pipe production line.

Гравиметрический контроль также может использоваться для оценки удельного расхода материала и поиска оптимального режима работы оборудования. В современных экструзионных линиях такие системы применяются для повышения стабильности процесса и сокращения потерь сырья.

Мы предлагаем оборудование с возможностью адаптации под конкретную конфигурацию экструдера и пластиковой экструзионной линии. Перед поставкой специалисты могут определить рабочий диапазон, способ подключения к системе управления и необходимые параметры измерения.

Если вы планируете модернизацию существующей линии или проектируете новую PE pipe extrusion line, измеритель массы метра может стать практичным решением для более стабильного контроля расхода материала и качества готовой трубы.
