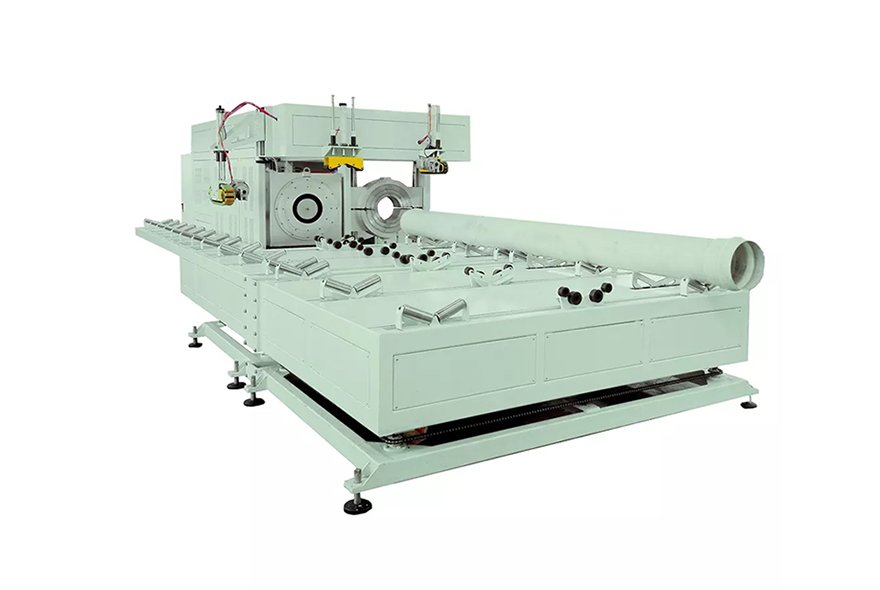

Станок для раструбовки пластиковых труб

При производстве пластиковых труб важно не только получить стабильный наружный диаметр и толщину стенки, но и правильно обработать концы готового изделия. Для труб, которые соединяются методом раструба, после экструзии требуется сформировать расширенный участок с заданной геометрией. Для этой операции применяется станок для раструбовки пластиковых труб.

Раструбовочная машина устанавливается после основных этапов производства трубы и используется для формирования раструба на одном или обоих концах изделия в зависимости от конструкции оборудования и технологических требований. Правильно сформированный раструб облегчает последующее соединение труб и позволяет сохранить стабильность размеров готовой продукции.

Такое оборудование востребовано при производстве пластиковых труб для водоснабжения, канализации, дренажных систем, кабельной защиты и других инженерных коммуникаций.

Что такое станок для раструбовки пластиковых труб

Станок для раструбовки предназначен для локального нагрева и последующего формирования конца пластиковой трубы. В процессе обработки определённый участок трубы нагревается до температуры, при которой материал становится достаточно пластичным для придания необходимой формы.

После нагрева конец трубы устанавливается в формующий инструмент. Под воздействием матрицы или другого формующего элемента создаётся раструб заданного размера и конфигурации. После охлаждения полученная форма сохраняется.

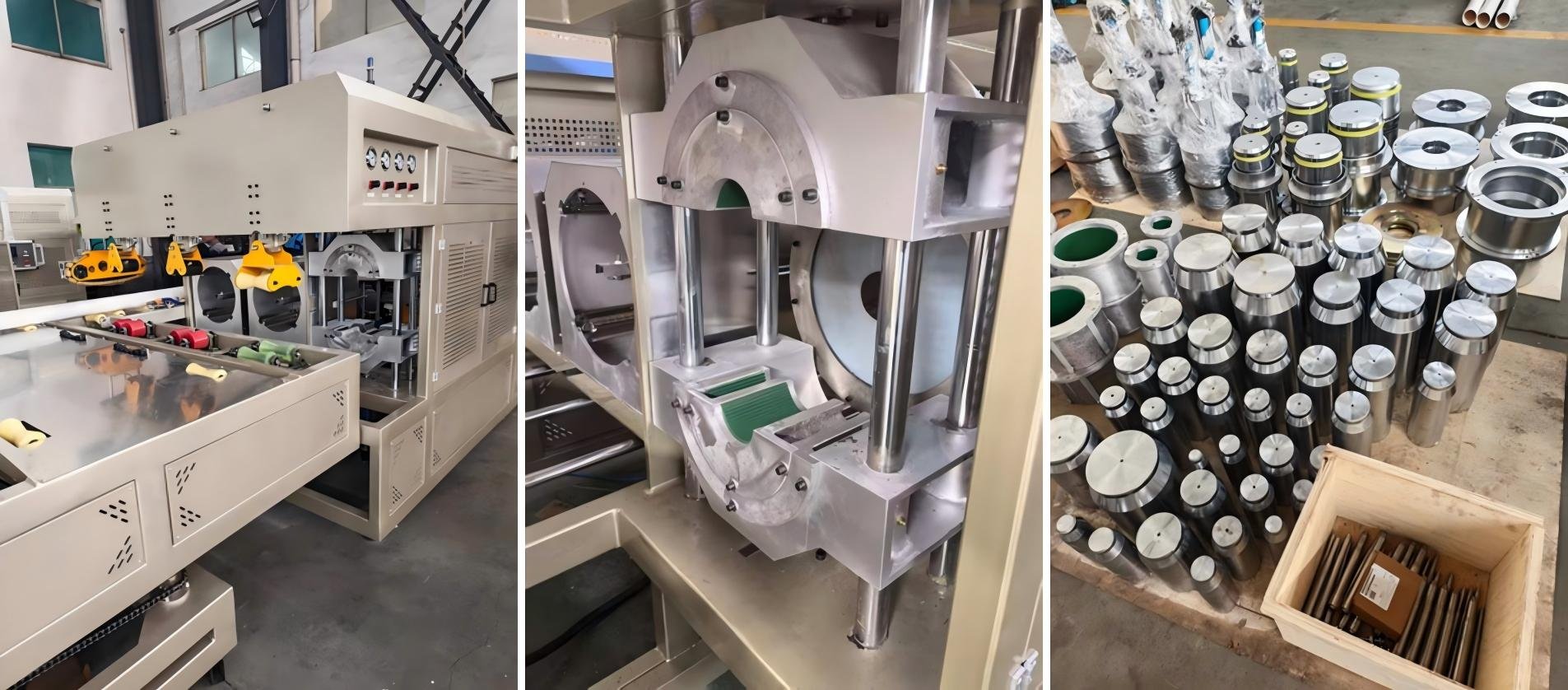

Основными узлами оборудования обычно являются система нагрева, формующий механизм, приспособление для фиксации трубы, система охлаждения и блок управления.

Конкретная конструкция зависит от диаметра труб, используемого полимера, производительности линии и требований к готовому раструбу.

Для каких труб применяется раструбовочная машина

Раструбовочные машины используются для различных видов пластиковых труб. Наиболее распространёнными материалами являются PVC, PP, PE и другие термопластичные полимеры, однако возможность обработки конкретного материала зависит от конструкции оборудования и технологического режима.

Особенно часто раструбовка применяется при изготовлении канализационных и водопроводных труб, где соединение отдельных участков выполняется через раструб.

Также технология может использоваться для труб технического назначения и других изделий, для которых требуется расширенный конец определённой геометрии.

При выборе оборудования важно учитывать не только материал трубы, но и её наружный диаметр, толщину стенки, длину раструба и требования к форме внутренней поверхности. Для разных типоразмеров может потребоваться соответствующий комплект формующего инструмента.

Как работает станок для раструбовки

После выхода трубы из экструзионной линии и выполнения необходимых операций охлаждения и резки отдельный отрезок подаётся в раструбовочный станок.

Сначала труба фиксируется в рабочей зоне. Затем участок, который должен стать раструбом, нагревается до заданной технологической температуры.

Когда материал достигает необходимого состояния, нагретый конец помещается в формующий инструмент. Под воздействием формы труба расширяется и принимает требуемую геометрию.

После формования изделие охлаждается. Температура постепенно снижается, материал становится жёстким и сохраняет заданную форму. После завершения цикла готовая труба выводится из рабочей зоны, а оборудование подготавливается к следующему изделию.

В автоматизированных системах последовательность операций может выполняться с минимальным участием оператора. Параметры нагрева, время выдержки и другие рабочие настройки устанавливаются в соответствии с характеристиками конкретной трубы.

Почему важна точность формирования раструба

Раструб является не просто расширенным концом трубы. Его размеры непосредственно связаны с последующим соединением труб и установкой уплотнительных элементов.

Если геометрия раструба отличается от заданной, при монтаже может возникнуть излишнее сопротивление, недостаточная глубина соединения или проблемы с герметичностью.

Поэтому в производстве необходимо контролировать температуру нагрева, время обработки и положение трубы относительно формующего инструмента.

Слишком высокая температура может привести к деформации поверхности, а недостаточный нагрев — к неполному формированию раструба. Стабильный технологический режим позволяет получать более одинаковые изделия от цикла к циклу.

Именно поэтому раструбовочный станок должен подбираться не только по максимальному диаметру трубы, но и с учётом конкретного материала и технологии производства.

Основные преимущества оборудования

Использование специального раструбовочного станка позволяет перенести операцию формирования конца трубы из ручного или нестабильного процесса в контролируемый технологический цикл.

Одним из основных преимуществ является повторяемость. При одинаковых настройках оборудование выполняет последовательность операций по заданному алгоритму, что помогает получать раструбы с близкими геометрическими параметрами.

Важное значение имеет также возможность работы непосредственно в составе экструзионной линии. Это позволяет организовать производство трубы, её резку и формирование раструба в единой технологической цепочке.

Современная конструкция оборудования может предусматривать автоматическое управление нагревом, настройку времени цикла, контроль положения трубы и другие функции. Конкретный набор возможностей зависит от модели.

Для производителя особенно удобно, когда смена диаметра трубы выполняется заменой соответствующей оснастки и корректировкой рабочих параметров без сложной перенастройки всей машины.

Где используется оборудование

Станки для раструбовки широко применяются при производстве труб, предназначенных для соединения методом «труба в раструб».

Одно из основных направлений — выпуск пластиковых канализационных труб. Раструб позволяет соединять отдельные отрезки труб без необходимости дополнительной обработки каждого соединения непосредственно на объекте.

Оборудование также может использоваться при производстве труб для водоснабжения, дренажа и других инженерных систем, если конструкция изделия предусматривает раструбное соединение.

Для заводов с большим количеством типоразмеров особое значение имеет удобство смены форм и настройка оборудования под разные диаметры.

Как выбрать станок для раструбовки пластиковых труб

При выборе оборудования сначала необходимо определить диапазон диаметров выпускаемых труб. Это позволяет подобрать рабочую камеру и комплект формующей оснастки.

Следующим важным параметром является материал. Температурные режимы для PVC, PP, PE и других полимеров могут различаться, поэтому система нагрева должна обеспечивать необходимый диапазон и стабильность температуры.

Также следует учитывать производительность экструзионной линии. Если раструбовочная машина работает непосредственно после экструдера, её производительность должна соответствовать скорости выпуска и длине готовой трубы.

Не менее важны способ охлаждения, конструкция зажимов, время рабочего цикла и удобство смены оснастки.

Если предприятие выпускает несколько диаметров труб, желательно заранее сообщить производителю полный перечень типоразмеров. Это позволит подобрать комплект форм и определить наиболее удобную конфигурацию оборудования.

Раструбовочный станок как часть экструзионной линии

На практике раструбовочная машина работает не отдельно от остального оборудования. Качество конечного изделия зависит от согласованности нескольких этапов: экструзии, охлаждения, резки, раструбовки и последующей упаковки.

При проектировании новой линии важно учитывать расстояние между узлами, скорость движения трубы и продолжительность раструбовочного цикла.

Если оборудование устанавливается на уже работающую линию, необходимо проверить её производительность и особенности подачи трубы.

Производитель оборудования может подобрать конструкцию раструбовочного узла с учётом существующих параметров линии. Это особенно важно при модернизации производства, когда необходимо добавить новую операцию без полной замены имеющегося оборудования.

Раструбовочная машина от производителя оборудования

Для разных производств требования к раструбовке могут существенно отличаться. Поэтому стандартная конфигурация подходит не во всех случаях.

При заказе оборудования производителю рекомендуется предоставить информацию о материале трубы, диапазоне диаметров, толщине стенки, длине отрезков, требуемой форме раструба и производительности линии.

На основании этих данных можно определить необходимую мощность нагрева, тип формующего инструмента, систему охлаждения и параметры управления.

Для производителя пластикового оборудования такой подход позволяет адаптировать станок под конкретную технологическую задачу, а не ограничиваться одной универсальной настройкой.

Надёжное формирование раструба в промышленном производстве

Станок для раструбовки пластиковых труб выполняет важную операцию на завершающем этапе производства. Его задача заключается в том, чтобы сформировать конец трубы с заданной геометрией и обеспечить повторяемость результата при серийном выпуске.

При правильном подборе температуры, времени обработки и формующей оснастки можно получать стабильные раструбы, соответствующие требованиям дальнейшего монтажа.

Для выбора подходящей машины необходимо учитывать не только диаметр трубы, но и материал, толщину стенки, производительность линии и конструкцию соединения. Эти параметры позволяют производителю оборудования предложить конфигурацию, которая будет соответствовать реальному технологическому процессу.
