Оборудование для производства гибких шлангов с нитяным армированием

Линия производства армированного ПВХ-шланга, также известная как линия производства шланга «змейка», предназначена для непрерывного выпуска гибких шлангов из поливинилхлорида с внутренним армированием высокопрочной нитью.

Армированный ПВХ-шланг отличается хорошей гибкостью, устойчивостью к давлению и достаточно высокой механической прочностью. Благодаря многослойной конструкции он сохраняет форму при эксплуатации и подходит для транспортировки воды, воздуха и других совместимых рабочих сред.

Такие шланги востребованы в сельском хозяйстве, строительстве, промышленности, коммунальном хозяйстве и в бытовом секторе. В зависимости от рецептуры материала, диаметра, толщины стенки и плотности армирования можно получать продукцию с различными эксплуатационными характеристиками.

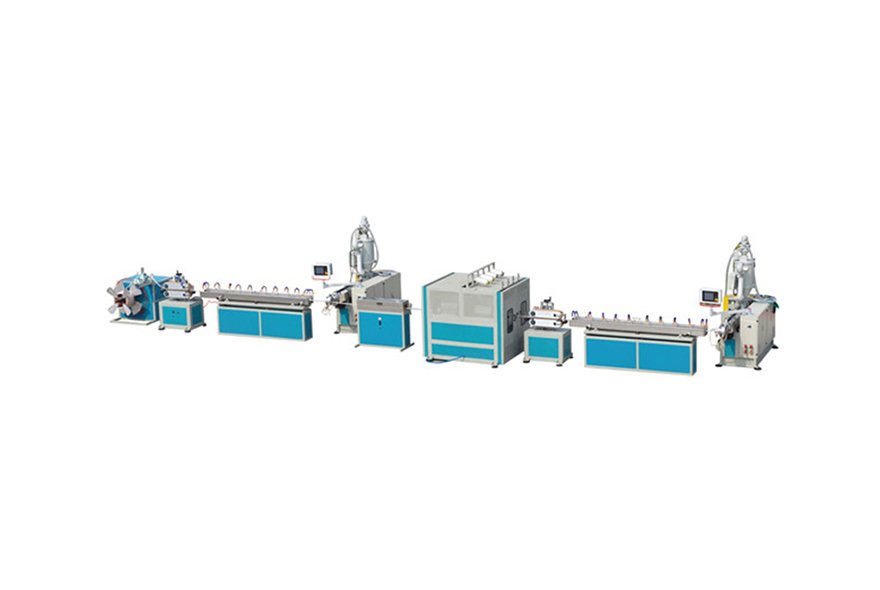

Наша линия производства армированного ПВХ-шланга представляет собой комплекс взаимосвязанных машин. В стандартную конфигурацию могут входить система подачи сырья, экструдер, формующая головка, устройство армирования, охлаждающие ванны, тяговое устройство, система контроля и автоматический намотчик. Конкретный состав оборудования подбирается с учетом требуемого диаметра шланга, производительности и ассортимента готовой продукции.

Как работает линия производства шланга «змейка»

Производство начинается с подготовки ПВХ-сырья. В зависимости от рецептуры используются поливинилхлорид, пластификаторы, стабилизаторы, наполнители, пигменты и другие технологические добавки. Все компоненты должны быть правильно подготовлены и равномерно смешаны перед поступлением в оборудование.

Подготовленный материал подается в экструдер для ПВХ-шланга. Внутри цилиндра сырье нагревается, плавится и перемешивается. Шнек обеспечивает стабильную подачу расплава к экструзионной головке.

Сначала формируется внутренний слой шланга. Затем на его поверхность укладывается армирующая нить. После этого наносится наружный слой ПВХ, который закрывает армирование и формирует окончательную поверхность изделия.

Важную роль играет синхронизация всех рабочих узлов. Скорость экструдера, подача армирующей нити и скорость протяжки должны соответствовать друг другу. Только при стабильных параметрах можно получить равномерную толщину стенки и одинаковую плотность армирования по всей длине шланга.

После формирования шланг поступает в охлаждающую ванну. Здесь материал постепенно охлаждается и сохраняет заданный диаметр. Затем готовое изделие проходит через тяговое устройство и поступает на намотку.

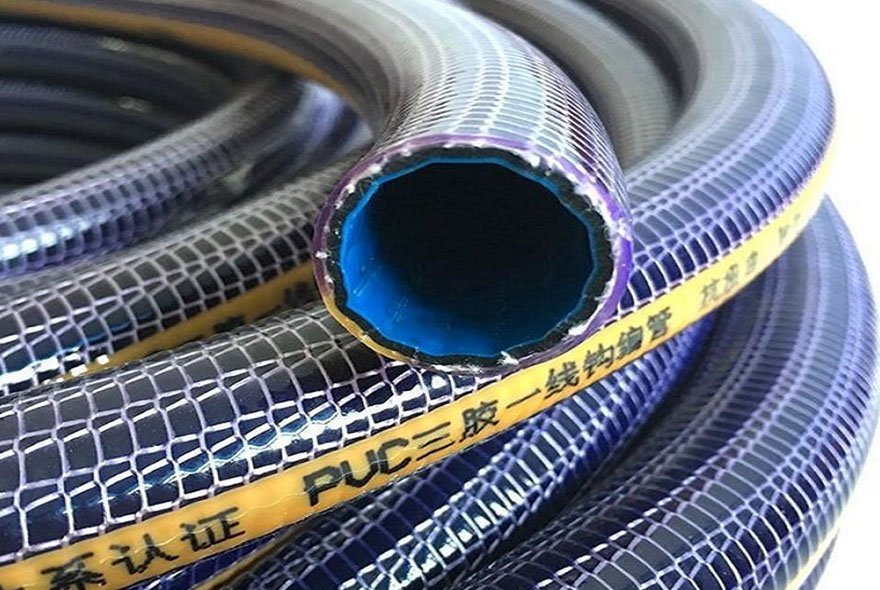

Конструкция армированного ПВХ-шланга

В большинстве случаев армированный шланг имеет трехслойную конструкцию.

Первый слой — внутренняя стенка из мягкого ПВХ. Она непосредственно контактирует с рабочей средой и должна иметь гладкую внутреннюю поверхность.

Второй слой — армирующая нить. Она располагается между слоями ПВХ и повышает устойчивость шланга к внутреннему давлению и растяжению.

Третий слой — наружное покрытие из ПВХ. Оно защищает армирующий материал от внешнего воздействия, одновременно придавая изделию необходимую гибкость и внешний вид.

В зависимости от назначения продукции может изменяться состав материала, толщина каждого слоя и плотность армирования. Поэтому оборудование для производства армированного ПВХ-шланга может настраиваться под различные варианты продукции.

Основные узлы экструзионной линии

Типовая линия производства армированного ПВХ-шланга включает несколько основных узлов, каждый из которых выполняет свою технологическую функцию.

Экструдер

Экструдер отвечает за плавление, перемешивание и равномерную подачу ПВХ-материала. Стабильность его работы напрямую влияет на качество стенки шланга.

Экструзионная головка

Головка формирует равномерный слой расплава вокруг центральной оси. При правильной настройке обеспечивается стабильная толщина стенки и геометрия изделия.

Устройство армирования

Армирующее устройство подает нить и формирует необходимую структуру армирующего слоя. Скорость подачи нити должна быть согласована со скоростью движения шланга.

Охлаждающая система

После выхода из формующей части горячий шланг проходит через охлаждающую ванну. Постепенное охлаждение помогает стабилизировать диаметр и сохранить форму изделия.

Тяговое устройство

Тяговый механизм обеспечивает постоянную скорость движения шланга. От его стабильности зависит равномерность размеров готовой продукции.

Намотчик

Автоматический намотчик собирает готовый шланг в бухты. При необходимости можно настроить длину намотки и другие параметры упаковки.

Какой экструдер используется для производства шланга

Экструдер для ПВХ-шланга выбирается с учетом диаметра продукции, толщины стенки, рецептуры материала и необходимой производительности.

Для мягкого ПВХ особенно важны стабильная температура переработки и равномерная пластикация. Перегрев материала или недостаточное перемешивание могут отрицательно повлиять на внешний вид и физические свойства готового шланга.

При подборе оборудования учитываются:

· диаметр шланга;

· толщина стенки;

· состав ПВХ-компаунда;

· необходимая производительность;

· скорость протяжки;

· количество и тип армирующей нити;

· требуемая степень прозрачности;

· способ намотки готовой продукции.

Поэтому экструзионная линия для ПВХ-шланга проектируется не только исходя из мощности экструдера, но и с учетом всей технологической цепочки.

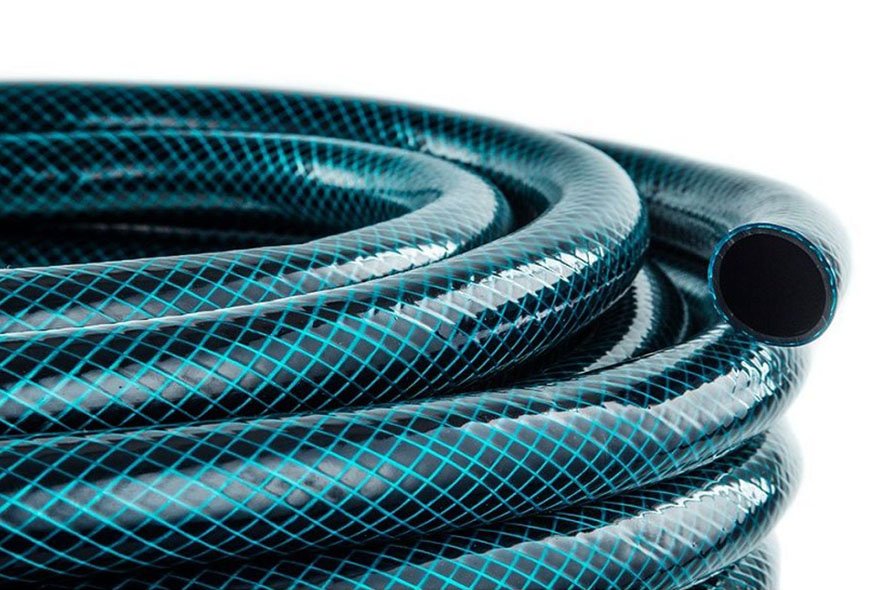

Производство прозрачного и цветного шланга

ПВХ позволяет производить шланги различных цветов и степени прозрачности. Прозрачные армированные шланги особенно удобны там, где необходимо визуально контролировать движение жидкости.

Для получения качественной прозрачной продукции необходимо использовать подходящее сырье и точно контролировать температуру переработки. Стабильная работа экструдера помогает уменьшить появление неоднородностей и сохранить равномерный внешний вид шланга.

Также оборудование может использоваться для производства цветных изделий. Цвет выбирается в соответствии с требованиями заказчика или назначением готовой продукции.

Преимущества линии производства армированного ПВХ-шланга

Главное преимущество такой технологии заключается в возможности объединить экструзию и армирование в едином непрерывном процессе.

К основным достоинствам оборудования относятся:

· стабильное формирование стенки шланга;

· равномерное распределение армирующей нити;

· возможность производства различных диаметров;

· непрерывная работа линии;

· автоматический контроль основных параметров;

· возможность выпуска прозрачной и цветной продукции;

· стабильная скорость протяжки;

· автоматическая намотка готового шланга;

· возможность адаптации оборудования под разные рецептуры ПВХ.

Правильная настройка линии позволяет снизить количество производственных отходов и поддерживать одинаковые характеристики продукции на протяжении всей рабочей смены.

Где используется шланг «змейка»

Шланг «змейка» широко применяется благодаря сочетанию гибкости и прочности. Конкретная область использования зависит от конструкции шланга, материала и допустимого рабочего давления.

Основные направления применения:

· полив сельскохозяйственных культур;

· системы орошения;

· подача воды;

· строительные работы;

· мойка оборудования;

· промышленные установки;

· подача воздуха;

· бытовые хозяйственные задачи.

При выборе шланга необходимо учитывать температуру рабочей среды, давление, химическую совместимость и условия эксплуатации.

Автоматизация работы оборудования

Современная линия производства шланга «змейка» оснащается системой управления, которая объединяет основные узлы оборудования.

Оператор может контролировать температуру нагревательных зон экструдера, скорость вращения шнека, скорость протяжки, работу охлаждения и параметры намотки.

Согласованное управление позволяет поддерживать стабильную скорость производства и уменьшает влияние человеческого фактора. При необходимости линия может дополнительно оснащаться устройствами контроля диаметра, длины и других параметров готового шланга.

Автоматизация особенно важна для предприятий, которые работают в несколько смен и выпускают большие объемы продукции.

Индивидуальная конфигурация линии

У каждого производителя могут быть разные требования к диаметру, толщине стенки, цвету, прозрачности и плотности армирования. Поэтому готовая линия производства армированного ПВХ-шланга подбирается с учетом конкретной производственной задачи.

Мы можем подобрать экструдер, экструзионную головку, систему армирования, охлаждающее оборудование, тяговый механизм и намотчик в соответствии с требуемой производительностью.

При проектировании также учитываются используемое сырье, ассортимент продукции, условия установки оборудования и необходимый уровень автоматизации.

Линия производства армированного ПВХ-шланга является практичным решением для предприятий, которым необходимо стабильное производство гибких шлангов с нитяным армированием. Точная экструзия, равномерная укладка армирующего слоя и автоматизированная намотка позволяют получать продукцию с повторяемыми характеристиками и организовать эффективный непрерывный процесс.
