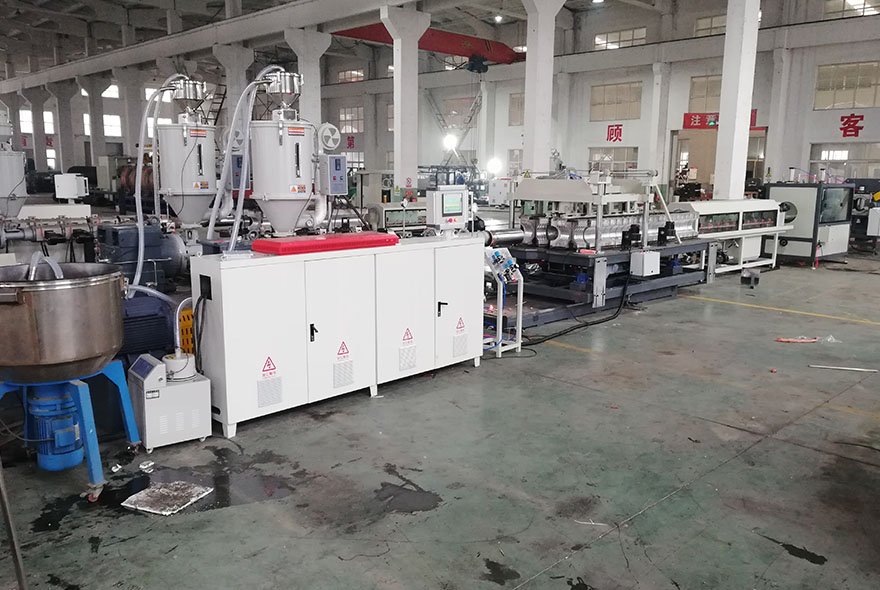

Линия производства ПЭ двустенных гофрированных труб

Экструзионная линия для производства двустенных гофрированных труб из ПЭ

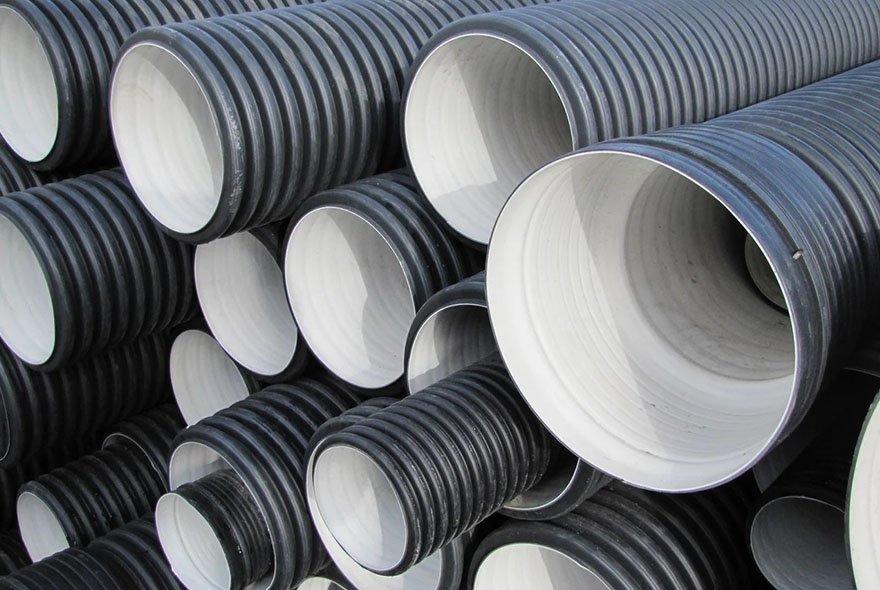

Линия производства ПЭ двустенных гофрированных труб предназначена для непрерывного изготовления труб с гофрированной наружной и гладкой внутренней поверхностью. Такая конструкция позволяет сочетать хорошую кольцевую жесткость с относительно небольшим весом изделия. Полиэтиленовые двустенные гофрированные трубы широко применяются при строительстве кабельных сетей, дренажных и водоотводных систем, а также для защиты электрических, телекоммуникационных и оптоволоконных кабелей.

В зависимости от назначения трубы оборудование может быть рассчитано на производство различных диаметров и вариантов исполнения. Основой технологической системы является экструдер для производства ПЭ труб, который обеспечивает стабильную подачу и пластификацию полимерного сырья. Вместе с формующей головкой, гофрирующим модулем, системой вакуумного формования и охлаждения он образует полноценную ПЭ экструзионную линию.

Мы предлагаем конфигурацию оборудования с учетом характеристик готовой трубы, необходимой производительности и условий эксплуатации. Это позволяет использовать линию как на новом предприятии, так и при модернизации существующего производства.

Принцип работы линии производства ПЭ двустенных труб

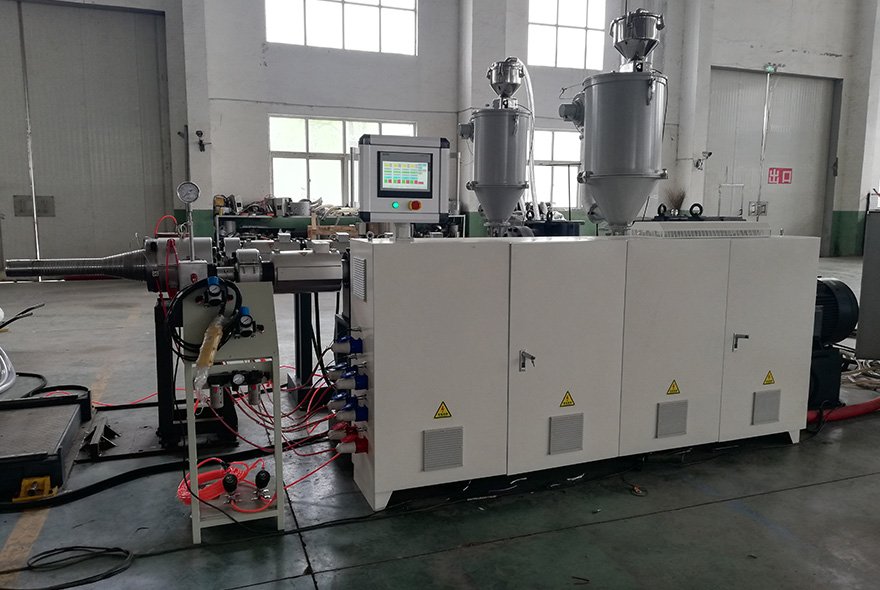

Производственный процесс начинается с подачи полиэтиленовых гранул в экструдеры. Для формирования двух стенок могут использоваться отдельные экструзионные агрегаты. Один поток материала предназначен для внутреннего слоя, второй — для формирования наружной гофрированной поверхности.

В цилиндре экструдера полиэтилен нагревается до рабочей температуры, плавится и перемешивается. Шнек обеспечивает равномерное движение расплава и его подачу к формующей головке. Температура и скорость вращения шнека регулируются в соответствии с используемым материалом и технологическими параметрами.

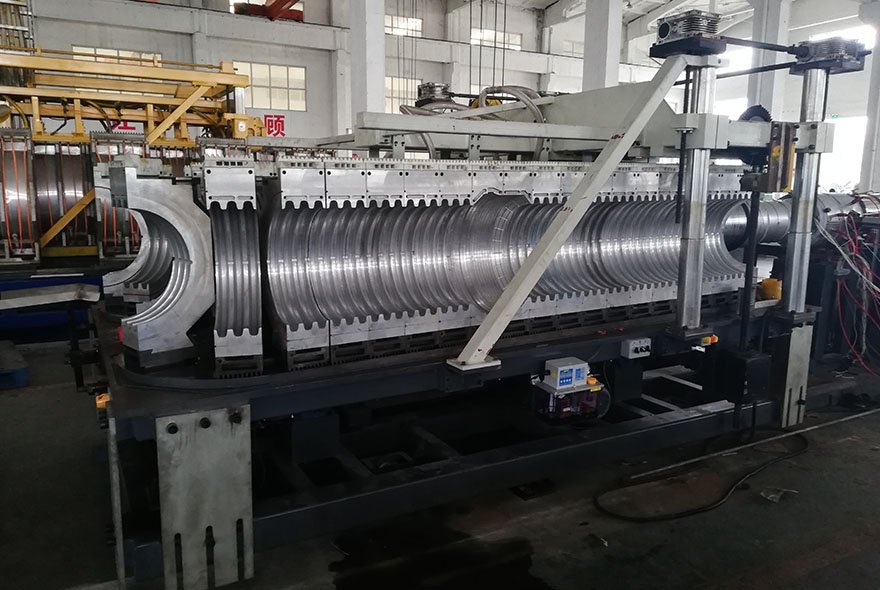

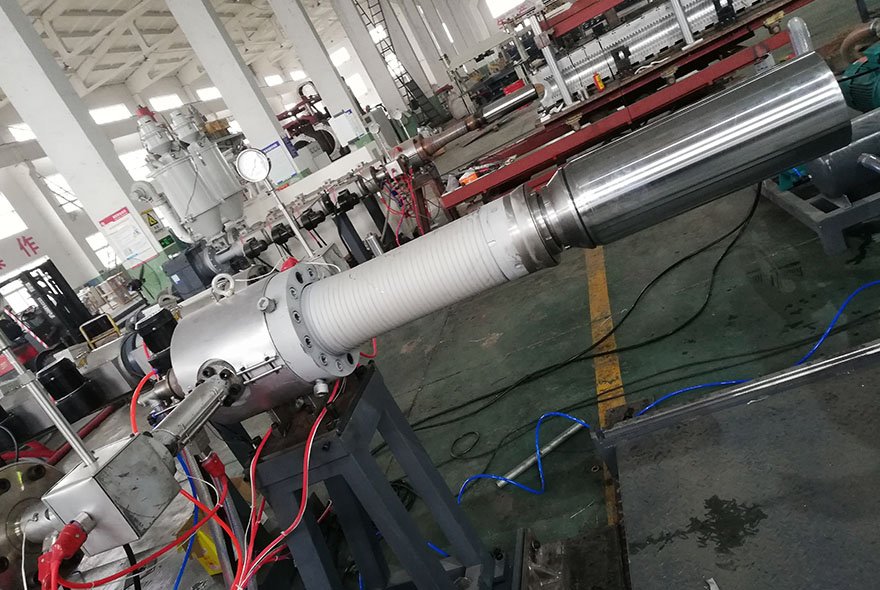

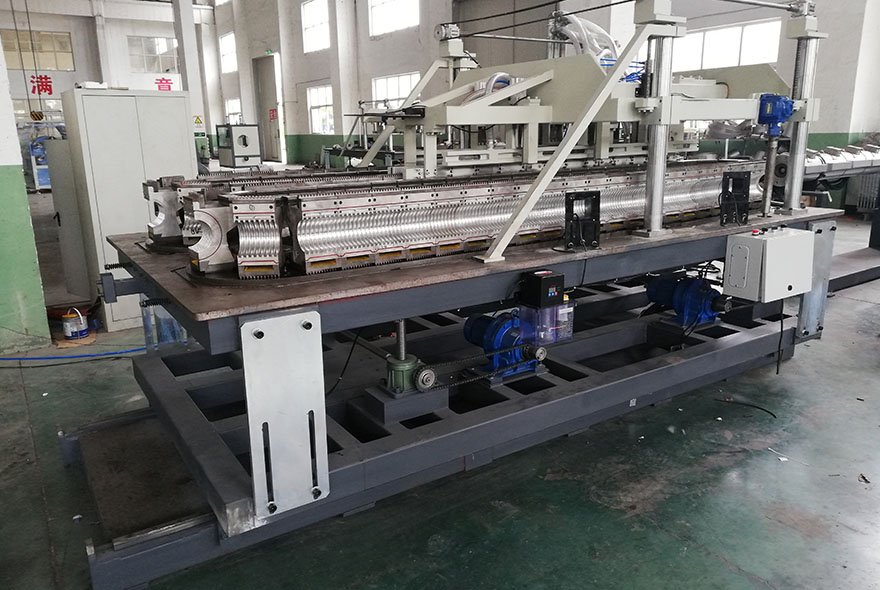

После выхода из головки расплав поступает в гофрирующее устройство. Внутренняя поверхность формируется гладкой, а наружная получает характерный волнообразный профиль. Вакуум помогает прижать расплав к формующим блокам, обеспечивая точность геометрии.

Одновременно происходит охлаждение материала. После стабилизации формы труба выходит из гофрирующего модуля и передается дальше по линии. В зависимости от способа поставки готовая продукция может нарезаться на отрезки заданной длины либо наматываться в бухты.

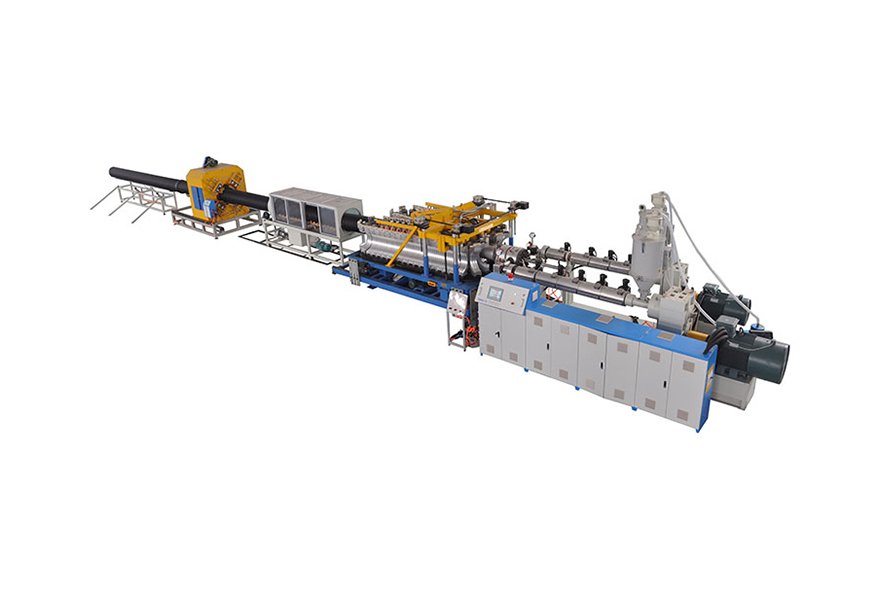

Основные узлы ПЭ экструзионной линии

Типовая линия производства двустенных гофрированных труб включает несколько взаимосвязанных элементов:

· систему загрузки и подачи полиэтиленового сырья;

· один или несколько одношнековых экструдеров;

· формующую или коэкструзионную головку;

· гофрирующую машину с формующими блоками;

· вакуумную систему;

· систему водяного охлаждения;

· устройство отвода трубы;

· резательное оборудование;

· автоматический намотчик для соответствующих типоразмеров;

· электрическую систему управления.

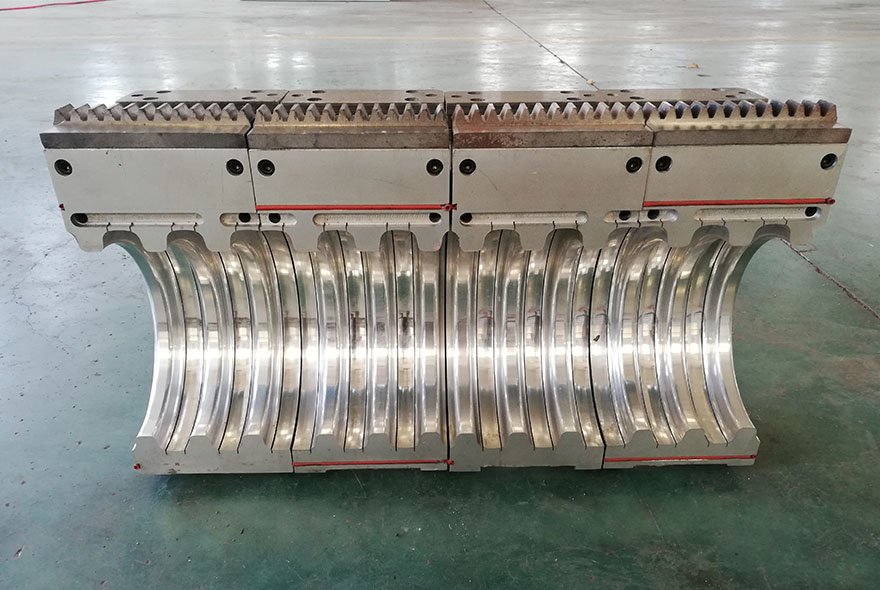

Количество и характеристики оборудования зависят от диаметра трубы и требуемой производительности. Для разных размеров используются соответствующие формующие инструменты и комплекты гофрирующих блоков.

Правильно подобранная конфигурация помогает обеспечить стабильную работу всей системы. При этом важна не только производительность экструдера, но и согласованность его работы с гофрирующей машиной, охлаждением и устройством отвода.

Почему для двустенных труб используется полиэтилен

ПЭ является одним из наиболее распространенных материалов для изготовления гофрированных труб. Он хорошо подходит для экструзионной переработки и позволяет получать изделия с необходимыми механическими характеристиками.

Наружная гофрированная стенка увеличивает жесткость трубы и помогает ей выдерживать внешние нагрузки. При этом гладкая внутренняя поверхность уменьшает сопротивление при протягивании кабеля и способствует эффективному отводу воды.

Еще одним преимуществом полиэтилена является устойчивость к влаге и коррозии. В отличие от металлических изделий, ПЭ трубы не ржавеют и могут использоваться в условиях повышенной влажности.

Поэтому ПЭ двустенные гофрированные трубы востребованы в различных строительных и инфраструктурных проектах.

Области применения двустенных гофрированных труб

Благодаря своей конструкции такие трубы подходят для различных задач. Наиболее распространенные области применения:

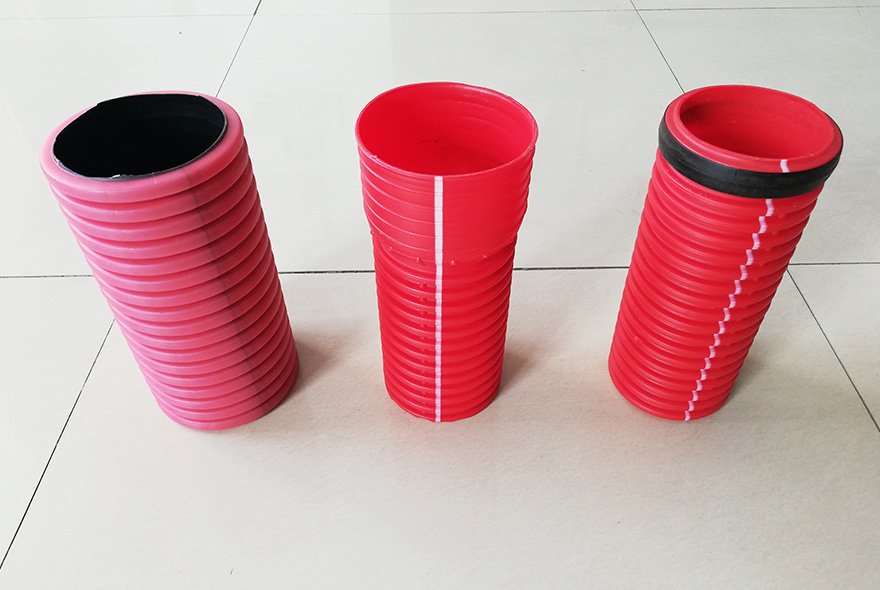

Кабельные сети. Трубы используются для защиты силовых, телекоммуникационных и оптоволоконных кабелей от механических повреждений и воздействия окружающей среды.

Дренаж и водоотведение. Гофрированные ПЭ трубы применяются в системах отвода грунтовых и дождевых вод.

Строительство. Изделия используются при прокладке подземных инженерных коммуникаций, в том числе на дорогах, промышленных объектах и строительных площадках.

Сельское хозяйство. Трубы могут использоваться в дренажных и других инженерных системах, связанных с управлением водой.

Конкретное назначение трубы определяется ее диаметром, жесткостью, конструкцией и требованиями соответствующего проекта.

Стабильность производства и контроль параметров

Качество двустенной трубы зависит от стабильности каждого этапа производства. Поэтому современная пластиковая экструзионная линия должна обеспечивать точный контроль температуры, подачи материала, вакуума, охлаждения и скорости формования.

Система управления позволяет оператору контролировать основные параметры экструдера и вспомогательного оборудования. При изменении технологических условий можно корректировать температуру отдельных зон, скорость вращения шнека и скорость движения трубы.

Для более точного производства линия может дополнительно оснащаться измерительными устройствами. Контроль наружного диаметра и других параметров непосредственно во время работы помогает своевременно обнаружить отклонения и уменьшить количество нестандартной продукции.

Резка и намотка готовой продукции

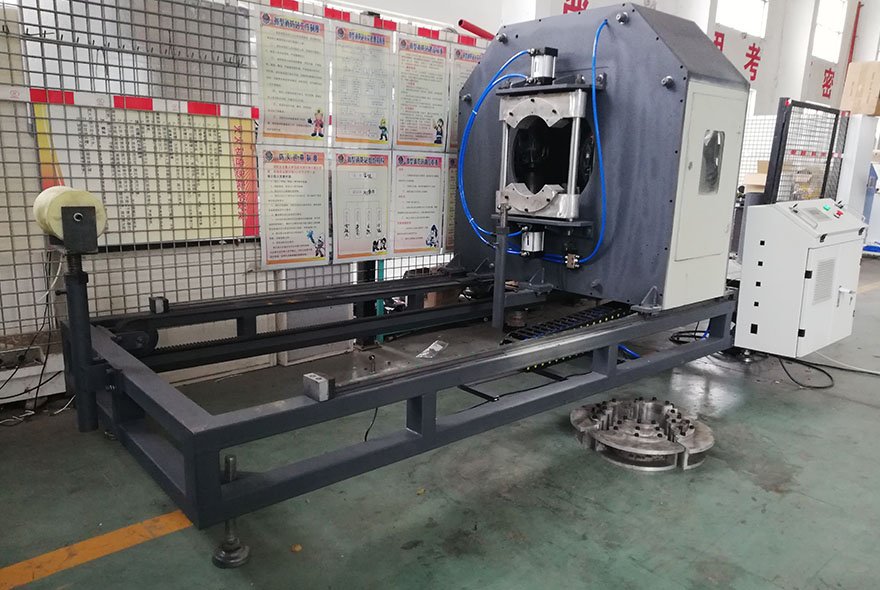

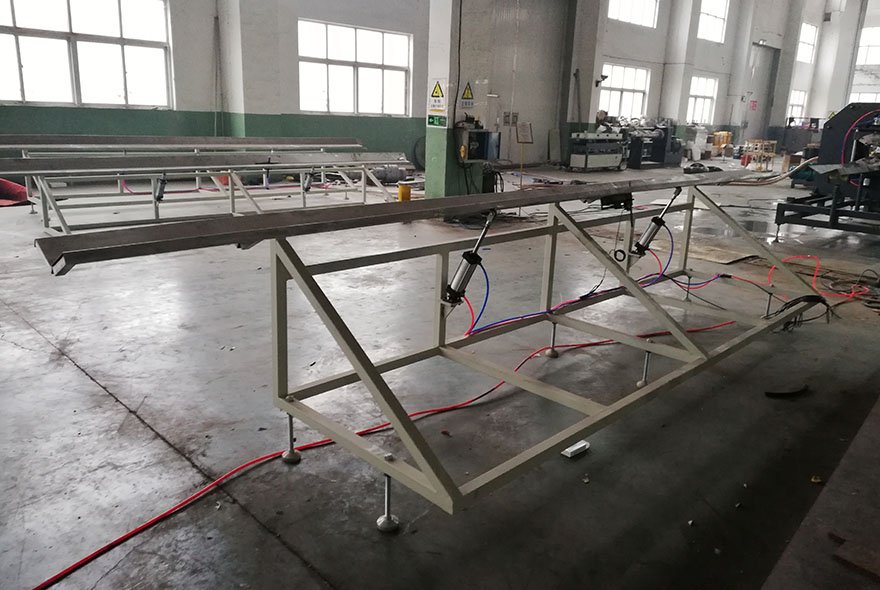

Конечный участок линии подбирается в соответствии с форматом поставки трубы. Для труб, которые используются в виде отдельных отрезков, устанавливается автоматическая система резки. Она позволяет получать изделия одинаковой длины и упрощает дальнейшую упаковку.

Для труб небольшого диаметра может использоваться намотчик ПЭ труб. Производство в бухтах удобно при транспортировке и монтаже кабельных сетей, поскольку длинный отрезок трубы можно уложить с минимальным количеством соединений.

Автоматизация этих операций снижает необходимость ручного труда и делает производственный процесс более удобным для оператора.

Комплектация оборудования под требования заказчика

При выборе оборудования для производства ПЭ двустенных гофрированных труб необходимо учитывать несколько факторов: диапазон диаметров, тип полиэтилена, толщину стенок, требуемую производительность и способ упаковки готовой продукции.

Мы можем подобрать экструдер, формующую головку, гофрирующий модуль, систему охлаждения и конечное оборудование в соответствии с техническими требованиями заказчика.

При необходимости линия может быть дополнена автоматической загрузкой сырья, дозирующей системой, маркиратором, системой контроля размеров и другими устройствами.

Такой подход позволяет сформировать производственную линию без ненужного оборудования и ориентировать ее именно на выпускаемую продукцию.

Надежное решение для производства ПЭ труб

Линия производства ПЭ двустенных гофрированных труб представляет собой комплекс оборудования, в котором все основные узлы работают как единая система. От стабильности экструдера и точности формующей головки до эффективности охлаждения и работы гофрирующего устройства — каждый этап влияет на качество готового изделия.

Мы производим оборудование для переработки полимеров и предлагаем решения для предприятий, которым требуется надежная экструзионная линия для ПЭ труб. Конфигурация оборудования может быть адаптирована под различные диаметры, производительность и требования к готовой продукции.

Если вы планируете организовать производство ПЭ двустенных гофрированных труб или модернизировать существующую линию, мы готовы предложить техническое решение с учетом ваших производственных задач.
