Линия для производства ПВХ труб

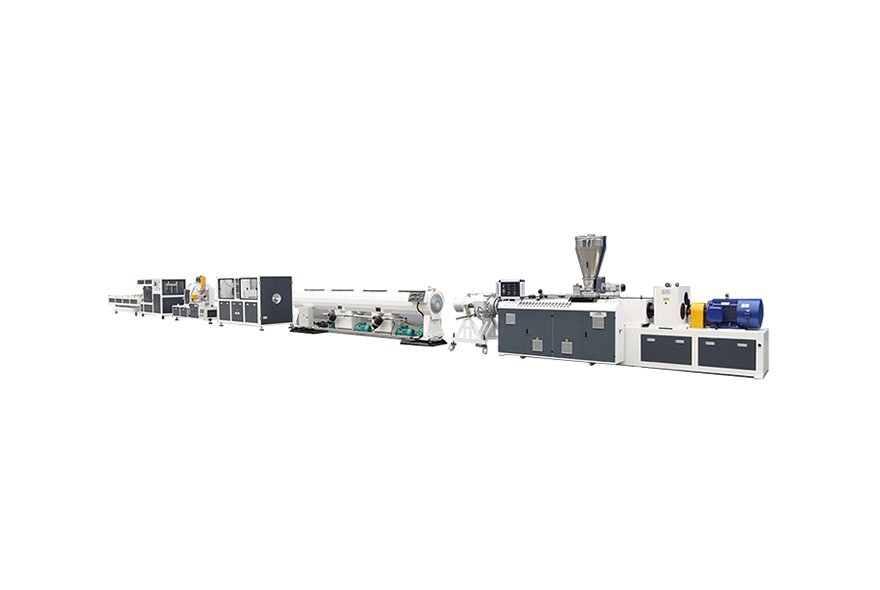

Современная экструзионная линия для производства ПВХ труб

Линия производства ПВХ труб предназначена для непрерывного изготовления труб из поливинилхлорида (ПВХ) различных диаметров и назначений. Благодаря хорошей жесткости, химической стойкости, низкому водопоглощению и длительному сроку эксплуатации ПВХ трубы широко используются в строительстве, водоснабжении, канализации, сельском хозяйстве, электротехнических системах и других инженерных коммуникациях.

В зависимости от назначения готовой продукции оборудование может использоваться для производства водопроводных, дренажных, канализационных, электротехнических и других видов ПВХ труб.

Основой производственной системы является экструдер для производства ПВХ труб. Он обеспечивает плавление, смешивание и стабильную подачу материала к экструзионной головке. После формования труба проходит вакуумную калибровку, охлаждение, отвод и резку.

Полностью согласованная экструзионная линия для ПВХ труб позволяет поддерживать стабильные размеры готового изделия и организовать непрерывный производственный процесс.

Как работает линия производства ПВХ труб

Производство начинается с подготовки и подачи ПВХ-смеси. В зависимости от рецептуры сырья в состав материала могут входить стабилизаторы, модификаторы, наполнители, пигменты и другие добавки. Подготовленная смесь подается в загрузочный бункер экструдера.

Для переработки ПВХ обычно применяется конический двухшнековый экструдер, который обеспечивает хорошее перемешивание и равномерную пластификацию материала. Во время движения по цилиндру сырье постепенно нагревается, перемешивается и превращается в однородный расплав.

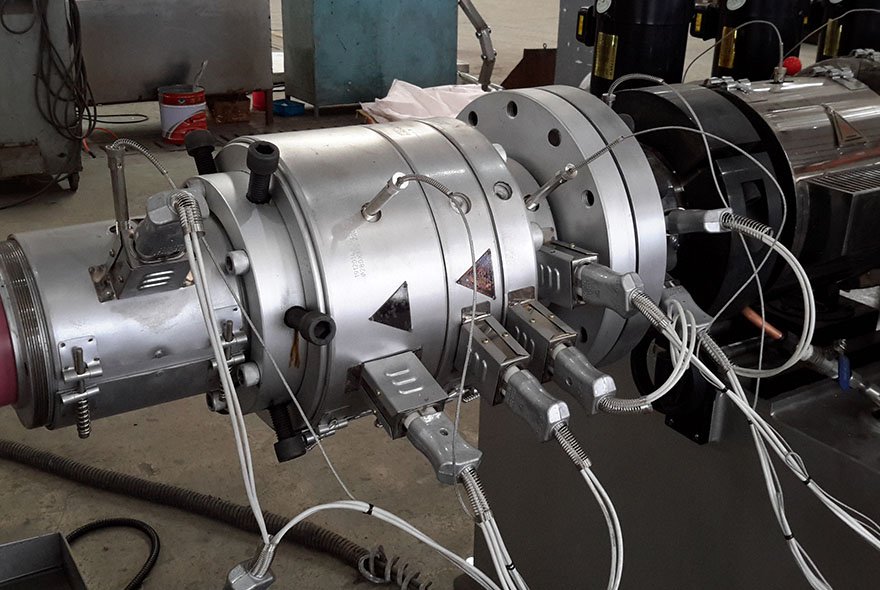

Затем расплав поступает в экструзионную головку. Конструкция головки определяет форму и размеры будущей трубы. После выхода из головки горячая труба поступает в вакуумную калибровочную ванну.

Вакуум помогает сформировать точный наружный диаметр трубы. Далее изделие проходит через охлаждающие ванны, где материал постепенно приобретает необходимую жесткость.

После охлаждения труба перемещается с помощью тянущего устройства. На последнем этапе автоматическая резка разделяет ее на отрезки заданной длины. При производстве некоторых небольших диаметров вместо резки может использоваться система намотки.

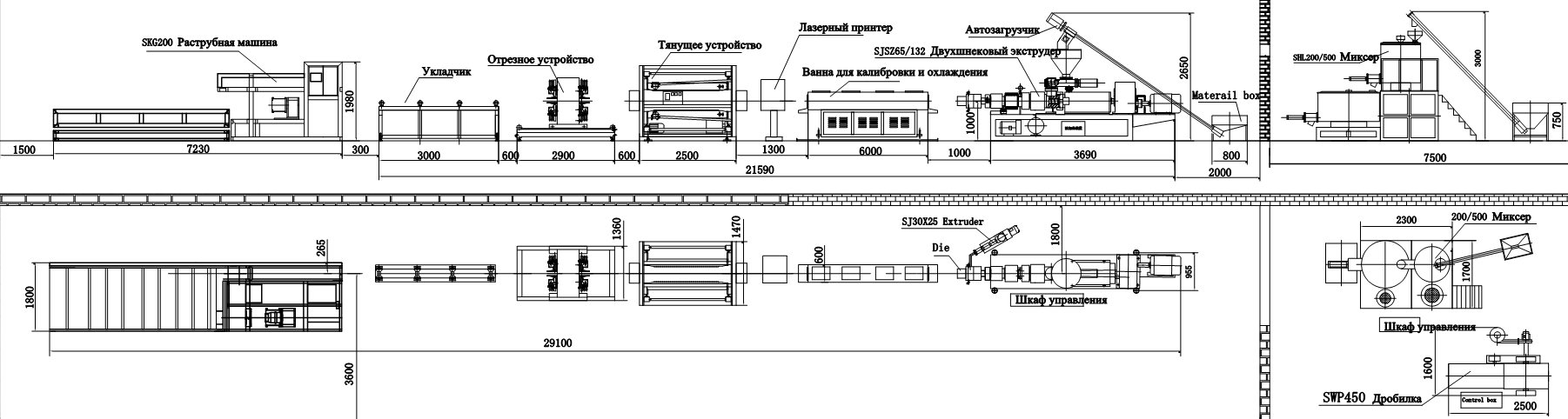

Основные компоненты ПВХ экструзионной линии

Полная линия производства ПВХ труб представляет собой комплекс оборудования, в котором каждый узел выполняет свою технологическую функцию.

Стандартная комплектация может включать:

· систему загрузки и подачи сырья;

· смеситель для подготовки ПВХ-компаунда;

· конический двухшнековый экструдер;

· экструзионную головку;

· вакуумную калибровочную ванну;

· охлаждающие ванны;

· тянущее устройство;

· автоматическую систему резки;

· устройство для снятия фаски;

· систему управления.

Для некоторых производственных задач дополнительно устанавливаются маркираторы, счетчики длины, устройства онлайн-контроля размеров и другие вспомогательные системы.

Комплектация оборудования зависит от диаметра трубы, рецептуры ПВХ-смеси, требуемой производительности и конечного назначения продукции.

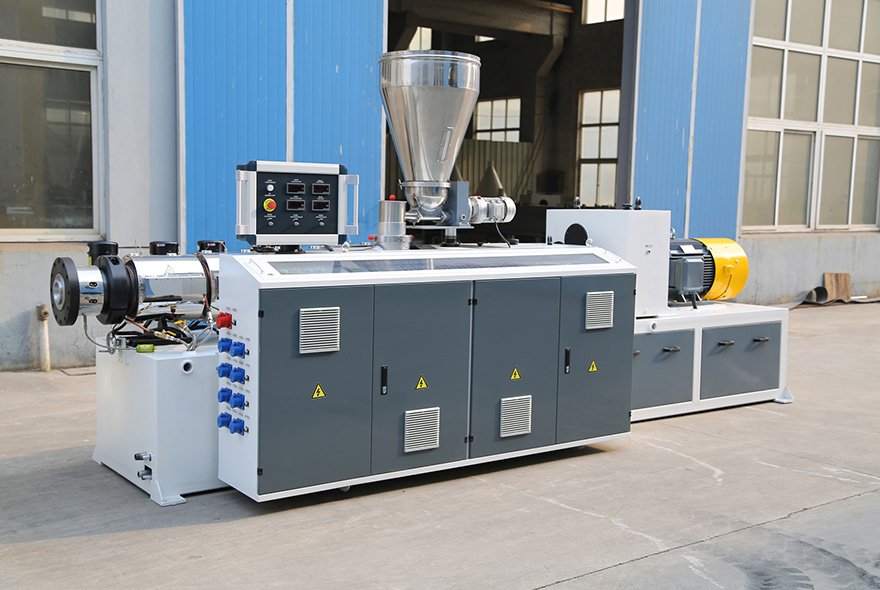

Преимущества конического двухшнекового экструдера

Выбор экструдера имеет большое значение при переработке ПВХ. В отличие от некоторых других полимеров, ПВХ требует аккуратного контроля температуры и условий пластификации.

Конический двухшнековый экструдер для ПВХ обеспечивает интенсивное перемешивание материала и стабильную подачу расплава. Такая конструкция хорошо подходит для переработки жестких ПВХ-композиций и позволяет работать с различными рецептурами.

Отдельные зоны нагрева и охлаждения цилиндра позволяют более точно контролировать технологический процесс. Это особенно важно для сохранения стабильности материала во время длительной работы производственной линии.

Правильный подбор шнека, цилиндра и температурного режима помогает снизить риск перегрева материала и обеспечить равномерность экструзии.

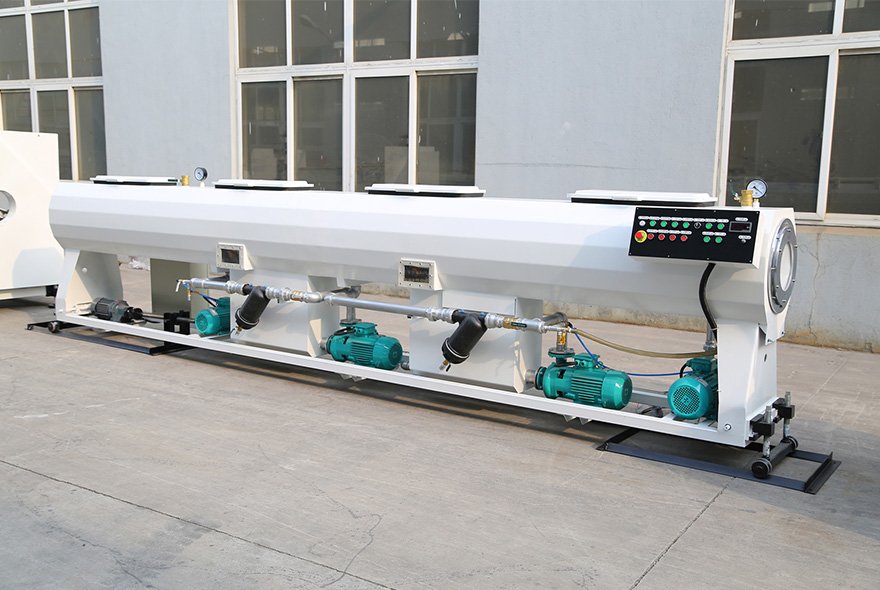

Вакуумная калибровка и охлаждение

После выхода из экструзионной головки труба имеет высокую температуру и еще не обладает окончательной жесткостью. Поэтому точность работы калибровочной системы непосредственно влияет на размеры готового изделия.

Вакуумная калибровочная ванна удерживает трубу в нужном положении и помогает сформировать заданный наружный диаметр. После первичной калибровки труба поступает в охлаждающие ванны.

Равномерное охлаждение позволяет постепенно стабилизировать структуру материала и уменьшить вероятность деформации. Количество охлаждающих секций зависит от диаметра трубы и производительности ПВХ экструзионной линии.

Для разных типоразмеров применяются соответствующие калибрующие втулки и технологическая оснастка.

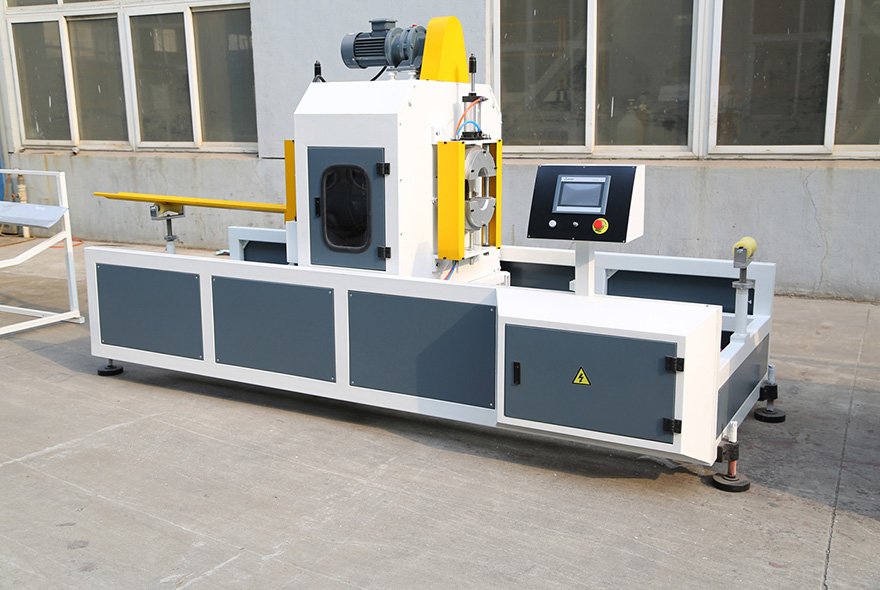

Автоматическая резка готовых ПВХ труб

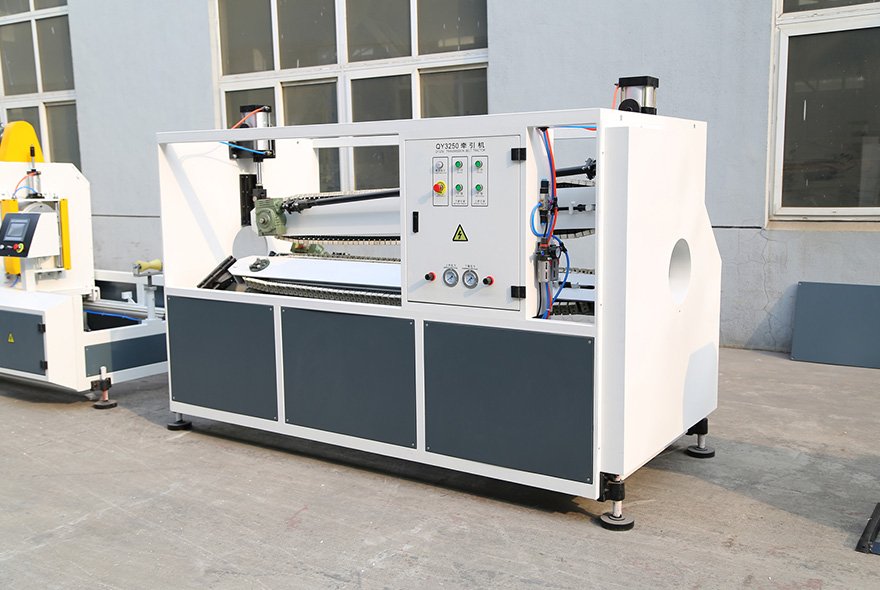

После охлаждения труба поступает в тянущее устройство. Его скорость должна соответствовать производительности экструдера, поскольку изменение скорости отвода может повлиять на размеры готового изделия.

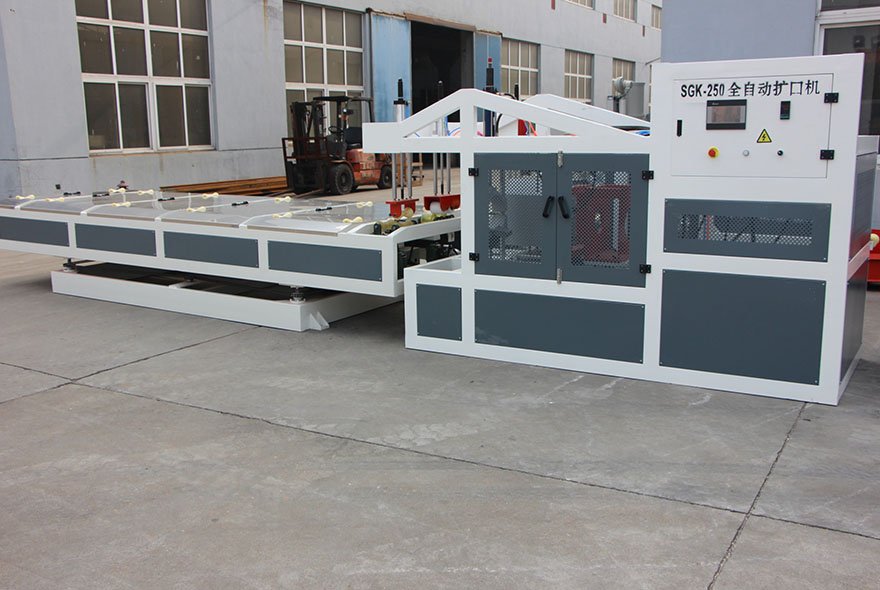

Далее автоматическая система резки отрезает трубу на заданную длину. Для ПВХ труб, которые должны соединяться раструбным способом, после резки может выполняться дополнительная обработка торца.

Система управления позволяет задавать необходимую длину отрезка и синхронизировать резательное устройство с движением трубы. Это делает процесс более стабильным и уменьшает количество ручных операций.

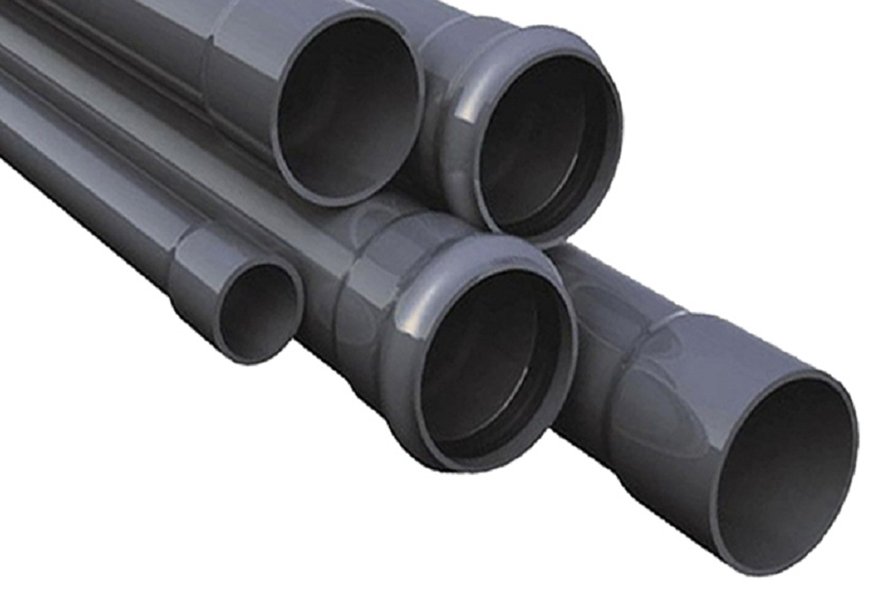

Где применяются ПВХ трубы

ПВХ трубы отличаются универсальностью и используются в различных сферах. В зависимости от конструкции и характеристик они могут применяться для:

· систем холодного водоснабжения;

· канализации и отвода сточных вод;

· дренажных систем;

· сельскохозяйственного орошения;

· защиты электрических кабелей;

· телекоммуникационных сетей;

· строительных и инженерных коммуникаций;

· промышленных трубопроводов.

Для каждой области применения требования к трубе могут отличаться. Поэтому при проектировании оборудования для производства ПВХ труб важно учитывать не только диаметр, но и толщину стенки, класс изделия, рецептуру материала и требуемые эксплуатационные характеристики.

Контроль качества в процессе производства

Стабильность готовой продукции зависит от правильной настройки всей линии. Оператор контролирует температуру зон экструдера, скорость вращения шнеков, давление расплава, скорость отвода, вакуум и параметры охлаждения.

Современная система управления объединяет основные узлы оборудования и позволяет изменять технологические параметры непосредственно с панели управления.

Для предприятий, где требуется повышенная точность, линия экструзии ПВХ труб может комплектоваться дополнительными устройствами онлайн-контроля. Они позволяют контролировать наружный диаметр и другие параметры непосредственно во время производства.

Такой подход помогает своевременно обнаруживать отклонения и поддерживать одинаковые характеристики продукции на протяжении всей рабочей смены.

Комплектация линии под требования заказчика

Не каждое производство требует одинаковой конфигурации. При выборе линии производства ПВХ труб необходимо учитывать предполагаемый диапазон диаметров, производительность, тип сырья, рецептуру и способ дальнейшей обработки готовой продукции.

Мы можем подобрать подходящий экструдер, экструзионную головку, калибровочную систему, охлаждающие ванны, тянущее и режущее оборудование в соответствии с техническим заданием.

Если предприятие планирует выпускать несколько размеров ПВХ труб, линия может комплектоваться набором сменной оснастки. Это позволяет использовать одну производственную систему для различных типоразмеров без полной замены оборудования.

При необходимости возможна автоматизация отдельных операций — от подачи сырья до резки и укладки готовых труб.

Надежное оборудование для производства ПВХ труб

Линия производства ПВХ труб объединяет подготовку сырья, экструзию, формование, калибровку, охлаждение, отвод и резку в единый технологический процесс.

Мы производим оборудование для переработки полимеров и предлагаем ПВХ экструзионные линии для различных производственных задач. Конфигурация оборудования может быть адаптирована под диаметр трубы, требуемую производительность и особенности используемой ПВХ-рецептуры.

Правильно подобранные экструдер, формующая головка и вспомогательные устройства позволяют организовать стабильное производство и получать трубы с равномерными геометрическими параметрами.

Если вы планируете открыть производство ПВХ труб или модернизировать существующее оборудование, мы можем разработать комплектацию линии с учетом ваших требований к продукции и производительности.
