Линия производства ПЭ однослойных гофрированных труб

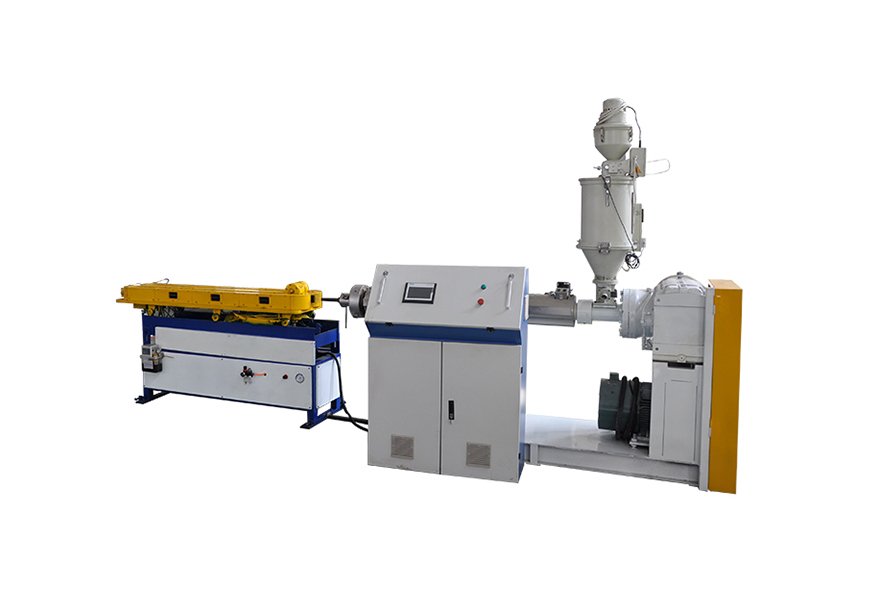

Экструзионная линия для производства гибких гофрированных труб из ПЭ

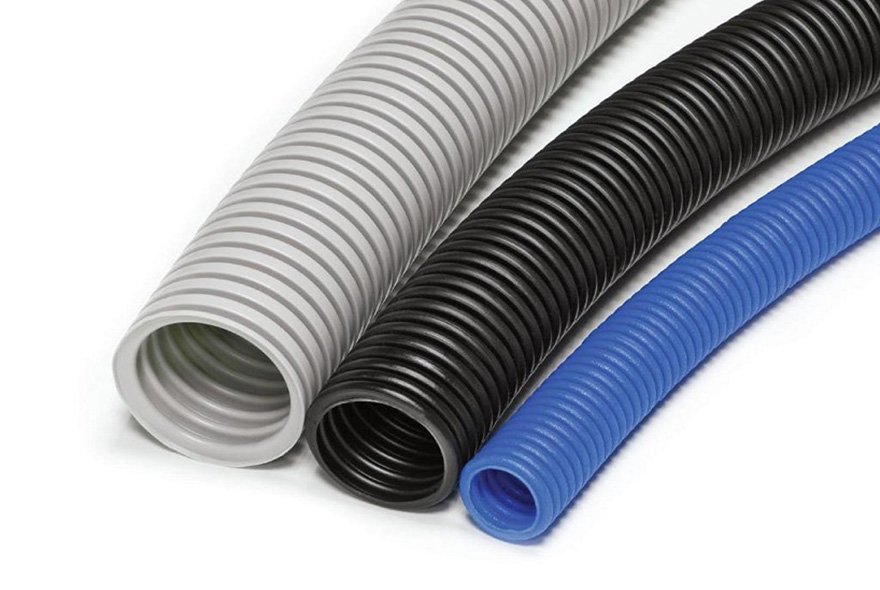

Линия производства ПЭ однослойных гофрированных труб предназначена для непрерывного изготовления гибких гофрированных труб из полиэтилена. Такие трубы имеют равномерную гофрированную поверхность по всей длине и отличаются небольшим весом, хорошей гибкостью и удобством монтажа.

ПЭ однослойные гофрированные трубы широко применяются для защиты электрических проводов и кабелей, прокладки телекоммуникационных линий, организации дренажа, а также в автомобильной, строительной и промышленной сферах. В зависимости от конструкции и диаметра готовая продукция может поставляться в бухтах, что особенно удобно при монтаже длинных коммуникаций.

Основой оборудования является экструдер для производства ПЭ труб. Он отвечает за плавление, смешивание и стабильную подачу полиэтиленового расплава к формующей головке. После выхода материала из головки труба поступает в гофрирующий модуль, где формируется необходимый профиль.

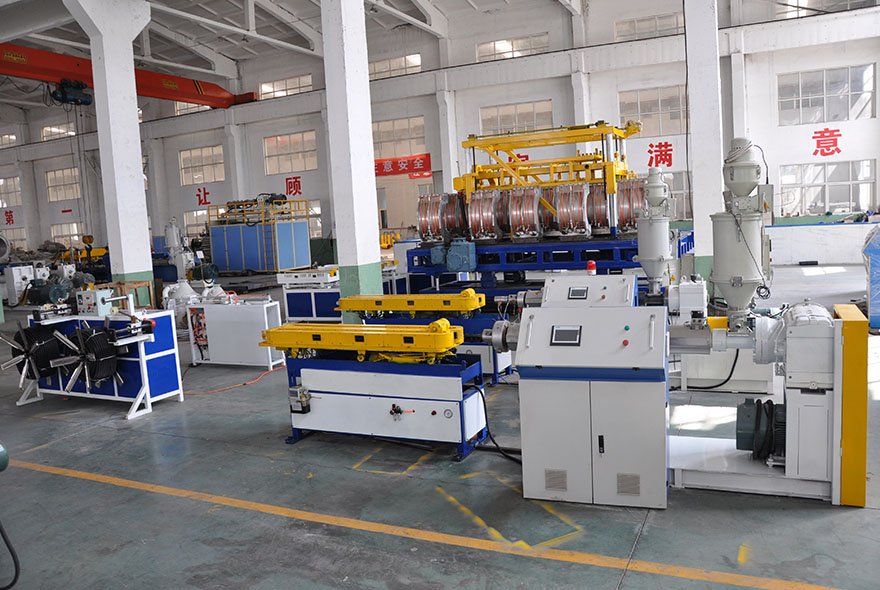

Вся ПЭ экструзионная линия работает как единый технологический комплекс. Скорость подачи материала, формования, охлаждения и отвода согласуется между собой, что позволяет получать трубы с равномерной геометрией и стабильным качеством.

Как работает линия производства ПЭ гофрированных труб

Производственный процесс начинается с подачи полиэтиленовых гранул в загрузочный бункер экструдера. При необходимости сырье может подаваться через автоматическую систему загрузки и дозирования.

В цилиндре экструдера материал постепенно нагревается и плавится. Шнек перемещает расплав вперед, одновременно обеспечивая его перемешивание и выравнивание температуры. После этого однородный расплав поступает в экструзионную головку.

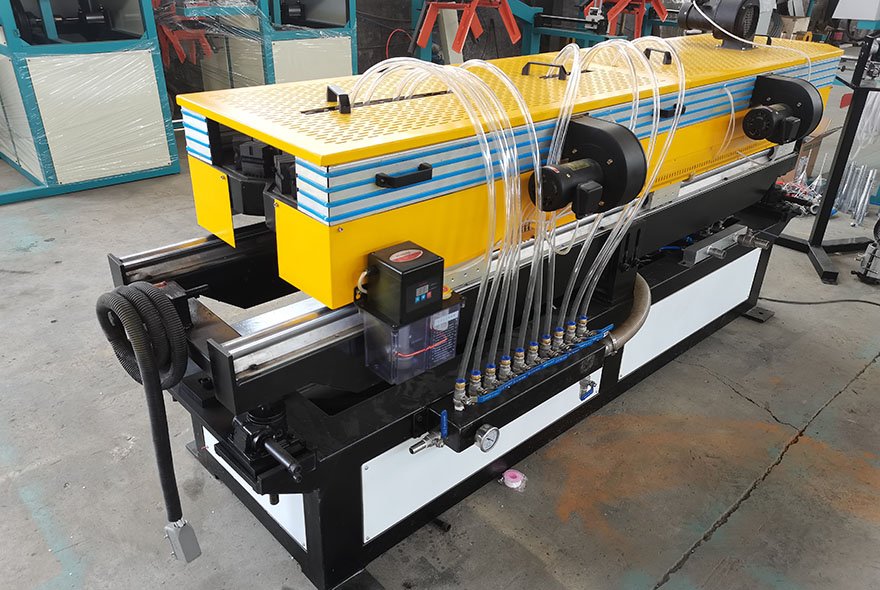

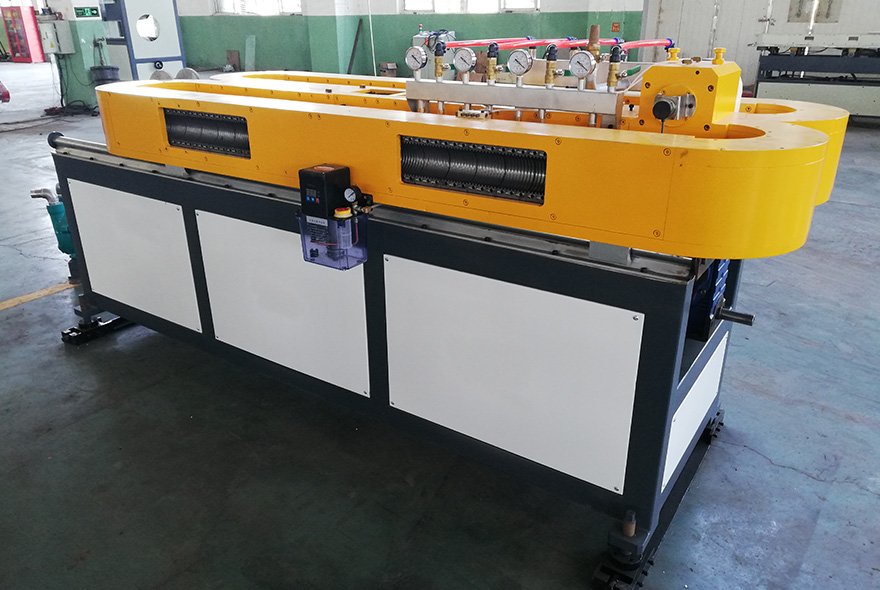

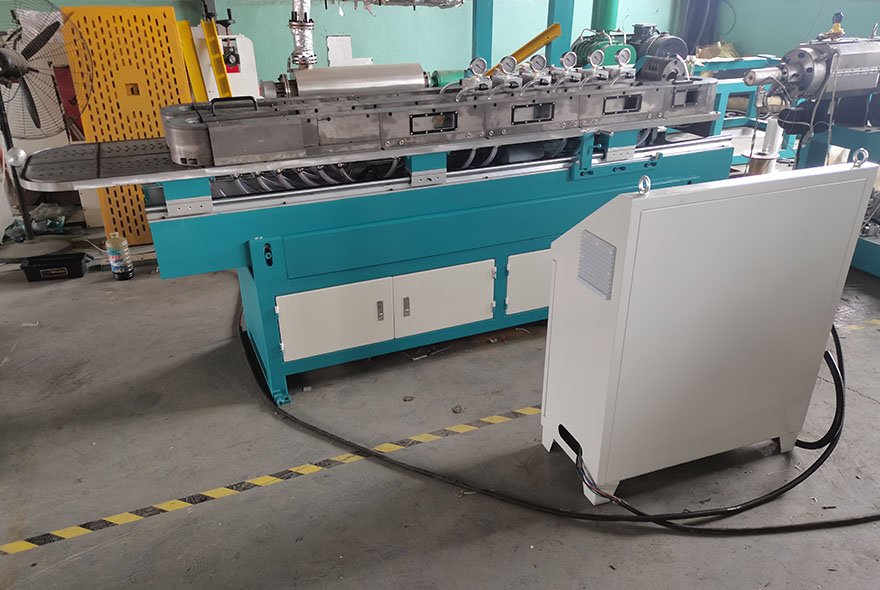

Формующая головка придает расплаву трубчатую форму. Затем еще горячая труба поступает в гофрирующую машину. Специальные формующие блоки создают на поверхности равномерный волнообразный профиль.

В процессе формования используется вакуум, который помогает материалу точно прилегать к поверхности формующих блоков. Одновременно происходит охлаждение трубы, благодаря чему ее геометрия быстро фиксируется.

После выхода из гофрирующего устройства готовая труба проходит через устройство отвода и поступает на намотчик. Для большинства небольших и средних диаметров намотка в бухты является наиболее удобным вариантом.

Основные компоненты экструзионной линии

Типовая линия производства ПЭ гофрированных труб включает следующие основные узлы:

· систему подачи полиэтиленового сырья;

· загрузочный бункер;

· одношнековый экструдер;

· экструзионную головку;

· гофрирующую машину;

· вакуумную систему;

· систему водяного охлаждения;

· устройство отвода трубы;

· автоматический намотчик;

· систему управления.

В зависимости от требований заказчика оборудование может комплектоваться дополнительными устройствами. Например, автоматическим загрузчиком, дозатором сырья, маркиратором, счетчиком длины и системой контроля основных параметров готовой трубы.

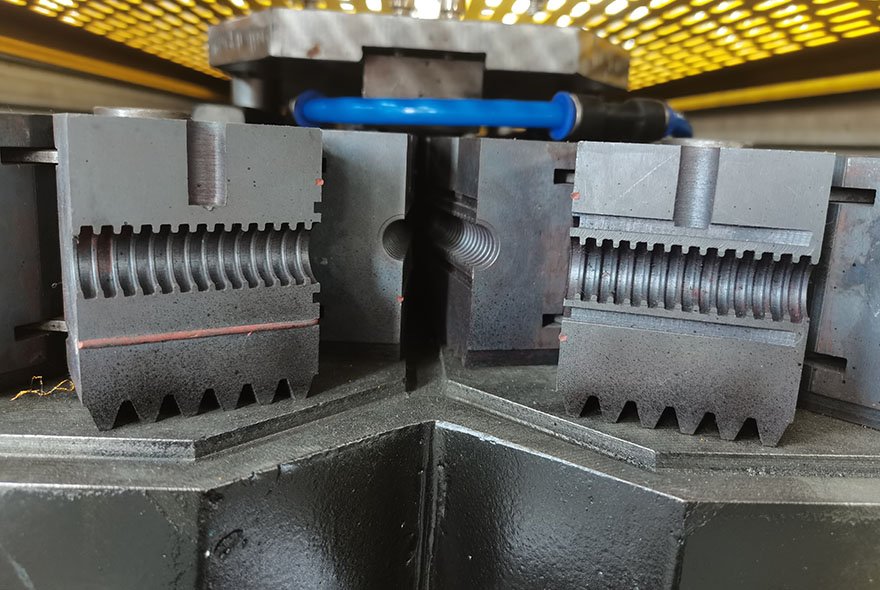

Конструкция гофрирующей машины и набор формующих блоков подбираются в соответствии с диаметром продукции. При необходимости одна линия может использовать несколько комплектов оснастки для выпуска различных типоразмеров.

Преимущества однослойной ПЭ гофрированной трубы

Однослойная конструкция позволяет получить достаточно легкое и гибкое изделие при рациональном расходе полимерного материала. Гофрированный профиль обеспечивает трубе способность изгибаться без значительного повреждения стенки.

Именно поэтому ПЭ однослойные гофрированные трубы часто используют там, где требуется быстро проложить коммуникации по сложной траектории. Бухта трубы может разматываться непосредственно во время монтажа, что сокращает количество соединений.

Полиэтилен хорошо подходит для производства такой продукции благодаря устойчивости к влаге и коррозии. Материал не ржавеет и не требует дополнительной защиты поверхности от воздействия воды.

К другим практическим преимуществам относятся небольшой вес, удобство транспортировки и возможность автоматической намотки.

Где применяются ПЭ однослойные гофрированные трубы

Область применения зависит от характеристик готового изделия. Наиболее часто трубы используются для:

· защиты силовых электрических кабелей;

· прокладки телекоммуникационных и сигнальных линий;

· защиты оптоволоконных кабелей;

· организации дренажных систем;

· автомобильной промышленности;

· строительных и монтажных работ;

· различных промышленных коммуникаций.

Особенно востребованы небольшие диаметры, которые удобно поставлять в бухтах. Гибкость позволяет использовать их для защиты проводов и кабелей на участках со сложной конфигурацией.

Для выбора конкретного материала и конструкции необходимо учитывать условия эксплуатации, механическую нагрузку, температуру и требования к готовой продукции.

Стабильная экструзия и контроль производства

Для получения качественной гофрированной трубы недостаточно просто увеличить производительность экструдера. Важно обеспечить согласованную работу всех частей линии.

Стабильная температура расплава влияет на качество формования. Скорость вращения шнека определяет количество материала, поступающего к головке. Скорость работы гофрирующего устройства и отвода должна соответствовать производительности экструзионного агрегата.

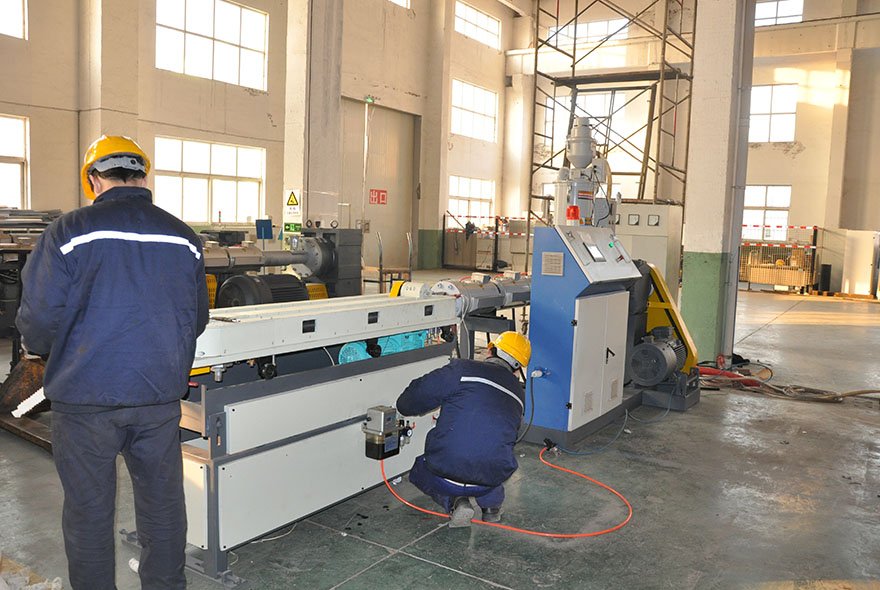

Современная система управления позволяет оператору контролировать основные рабочие параметры непосредственно с панели управления. При необходимости можно корректировать температуру отдельных зон, скорость шнека, скорость отвода и другие настройки.

Правильная настройка оборудования помогает уменьшить колебания размеров трубы и снизить количество производственных отходов.

Намотка готовой продукции в бухты

Для линии производства ПЭ однослойных гофрированных труб намотчик является важным элементом конечного участка. Он обеспечивает равномерную укладку трубы и формирование компактной бухты.

Автоматическая намотка упрощает хранение и транспортировку продукции. Кроме того, трубу в бухте удобно использовать непосредственно на строительной площадке, особенно при прокладке длинных кабельных трасс.

В зависимости от диаметра и жесткости трубы можно подобрать соответствующий тип намоточного устройства и способ регулирования натяжения.

Комплектация оборудования под конкретную задачу

При проектировании пластиковой экструзионной линии необходимо учитывать не только требуемый диаметр трубы. На конфигурацию оборудования влияют тип полиэтилена, производительность, толщина стенки, длина бухты и предполагаемая область применения.

Мы подбираем экструдер, формующую головку, гофрирующий модуль, систему охлаждения и намотчик с учетом параметров продукции.

Для предприятия, выпускающего несколько размеров труб, может быть предусмотрен комплект сменной оснастки. Это позволяет использовать одну производственную линию для разных типоразмеров без приобретения отдельного оборудования для каждого диаметра.

Надежное решение для производства ПЭ гофрированных труб

Линия производства ПЭ однослойных гофрированных труб объединяет экструзию, формование, охлаждение, отвод и намотку в единый производственный процесс. Стабильная работа экструдера и точная настройка гофрирующего оборудования позволяют получать продукцию с равномерным профилем и необходимыми эксплуатационными характеристиками.

Мы производим оборудование для переработки полимеров и предлагаем экструзионные линии для ПЭ труб с различной производительностью и конфигурацией. Оборудование может быть адаптировано под диаметр, тип сырья и требования к готовой продукции.

Если вам необходимо организовать производство ПЭ однослойных гофрированных труб, мы можем подобрать подходящую комплектацию и разработать линию в соответствии с вашими техническими требованиями.
