Гофратор для производства гофрированных труб

Гофратор для производства гофрированных труб работает как устройство, которое формирует гофрированную структуру — рёбра, которые увеличивают прочность изделий, обеспечивают им гибкость и кольцевую жёсткость. Гофратор входит в автоматизированные производственные линии полного цикла, где расплавленный материал проходит через экструзионную головку, а затем попадает в гофратор.

Принцип работы

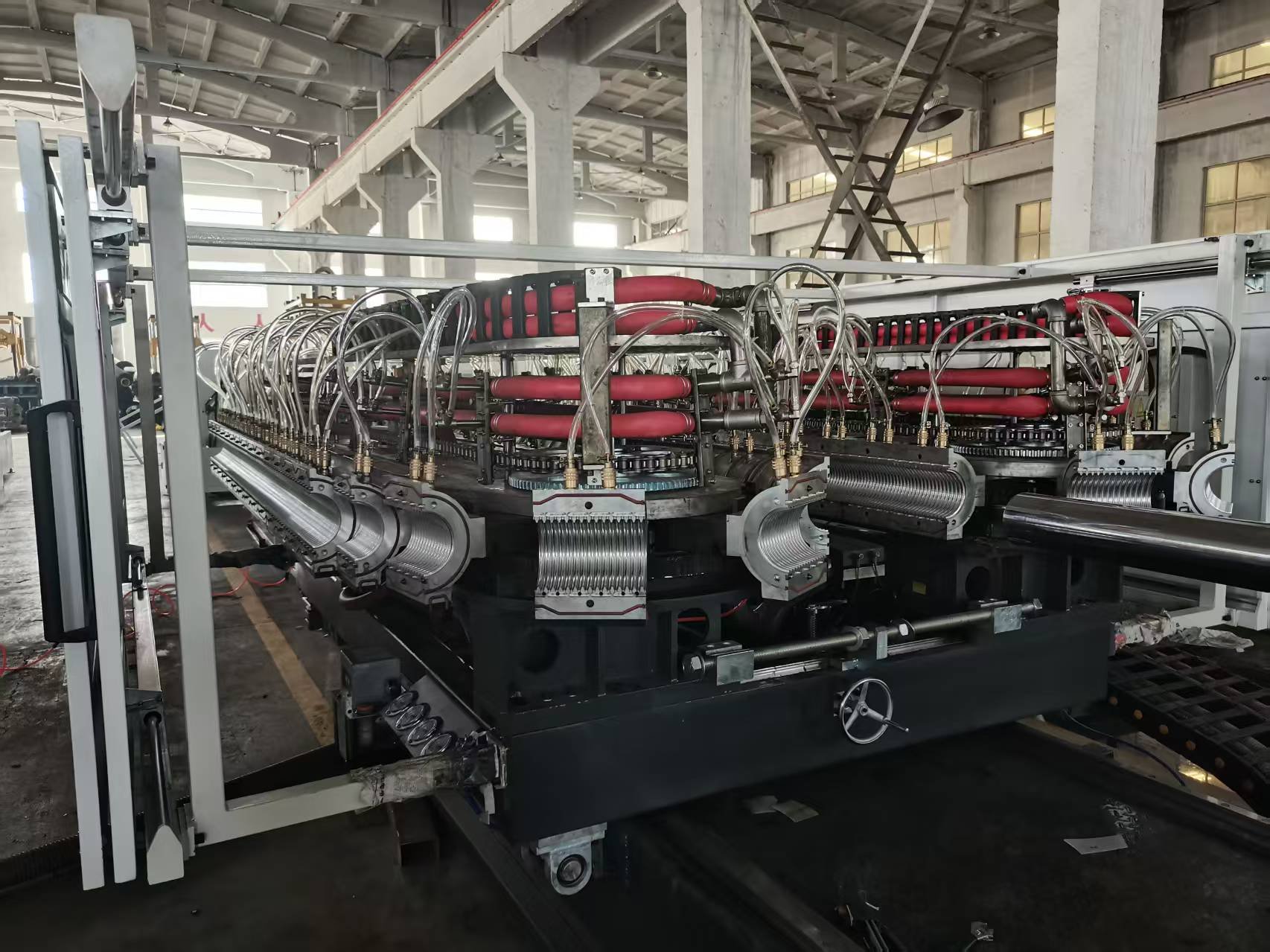

Гофратор представляет собой две движущиеся цепи, к которым прикреплены полуформы, создающие профиль гофра. При смыкании полуформ образуется формующий канал.

Процесс формования:

*Расплав должен поступить в гофратор в достаточно вязком состоянии. При низкой температуре расплава затрудняется процесс течения, а при высокой может произойти разрыв экструдата при раздувании.

*Расплав попадает в замкнутый объём, образованный гофрообразующими матрицами.

*Под действием сжатого воздуха расплав раздувается и плотно прижимается к поверхности гофрированных полуформ, полностью копируя их конфигурацию и размеры.

*Полуформы внутри гофратора охлаждаются за счёт обдува холодным воздухом или орошаются водой. Если охлаждение трубы недостаточно, то она затем поступает в водяную ванну.

Конфигурация гофрированной поверхности в зависимости от назначения труб может иметь различную форму. Например, при изготовлении дренажных или канализационных труб полуматрицы имеют цилиндрическую форму, а для сборки теплообменных блоков градирни — шестигранную.
